Jak vybrat správné servo?

Správné servo pro RC model vybíráme především podle potřebného krouticího momentu, rychlosti, rozměrů, hmotnosti, napájecího napětí a mechanické odolnosti. Nestačí tedy vzít servo jen podle hodnoty „kg/cm“. Stejně důležité je, zda se servo do modelu vejde, zda jeho převody vydrží rázy, zda odpovídá napětí BEC nebo přijímačového akumulátoru a zda je dostatečně rychlé pro daný způsob řízení.

Na kvalitě a správném dimenzování serv závisí spolehlivost celého modelu. Servo je posledním mechanickým článkem řídicího řetězce a jeho porucha může znamenat ztrátu ovládání kormidla, řízení nebo jiné důležité funkce. Proto se vyplatí rozumět nejen technickým parametrům serva, ale také jeho konstrukci a správné montáži.

Podle čeho vybírat RC servo?

Jakmile stavíte vlastní model nebo nahrazujete původní elektroniku, potřebujete vybrat servo podle skutečných požadavků modelu. Výrobce stavebnice může doporučovat konkrétní typ, ale ten už nemusí být dostupný nebo může být nahrazen modernější alternativou.

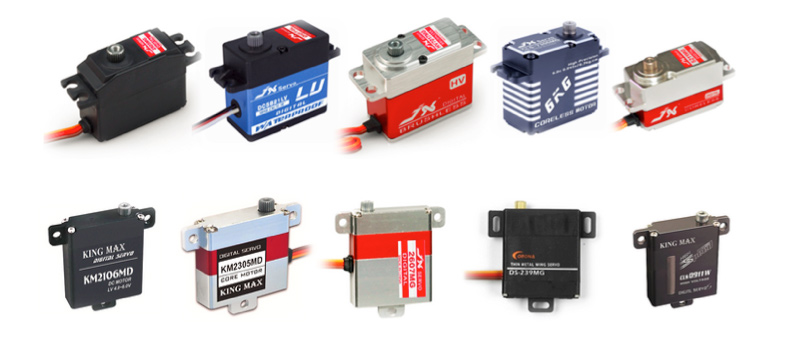

Aktuální výběr různých velikostí a provedení najdete mezi RC servy, ale před samotným výběrem je důležité vědět, které parametry porovnávat.

Servo je konečnou částí řídicího řetězce RC modelu. Pilot pohne kniplem vysílače, přijímač v modelu zpracuje přenesený povel a odpovídající servo následně mechanicky pohne kormidlem, řízením, plynem nebo jiným mechanismem.

Protože jsou RC modely velmi rozdílné, neexistuje jedno univerzální servo vhodné pro všechny aplikace. Malý halový model potřebuje lehké mikroservo, zatímco velký rychlý nebo akrobatický model vyžaduje podstatně robustnější pohon kormidel.

Co je RC servo a jak funguje?

RC servo je elektromechanické zařízení, které převádí řídicí impulzy z přijímače na přesně definovaný pohyb výstupní hřídele. Servo tak funguje jako „sval“ ovládající pohyblivé části RC letadla nebo jiného modelu.

Uvnitř běžného serva najdeme elektromotor, převodovku, snímač polohy a řídicí elektroniku. Tyto součásti jsou uloženy v plastové, kombinované nebo kovové krabičce.

Z horní části serva vystupuje drážkovaná výstupní hřídel, na kterou se upevňuje servopáka. Ta je prostřednictvím táhla spojena například s kormidlem.

Servo se pomocí třížilového kabelu připojuje k přijímači nebo jinému kompatibilnímu řídicímu systému. Dva vodiče slouží pro napájení a třetí přenáší řídicí signál.

Z jakých částí se RC servo skládá?

Servo nemůže pracovat bez napájení a řídicího signálu. Obojí zpravidla získává prostřednictvím přijímače, BEC nebo samostatného systému napájení palubní elektroniky.

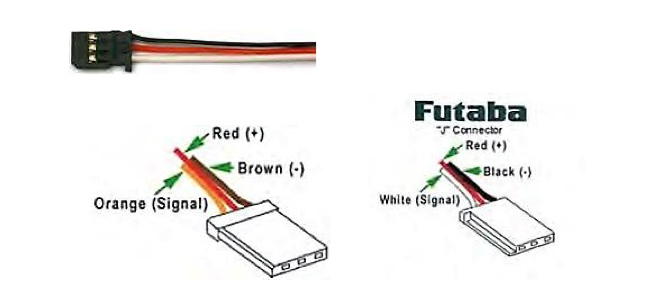

Konektory serv

U klasických modelářských serv se nejčastěji setkáme s konektory typu JR/UNI a Futaba. Elektrické uspořádání je velmi podobné, ale plastové tělo konektoru může mít odlišný tvar a mechanické klíčování.

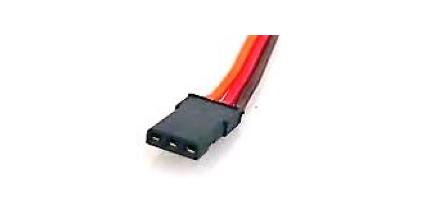

Druhým běžným provedením je konektor označovaný JR nebo UNI.

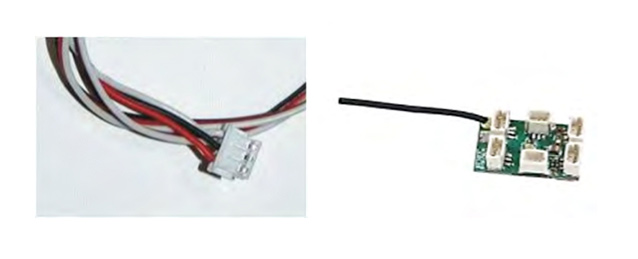

Běžný servokabel má tři vodiče: záporný pól, kladný pól a signál. Záporný vodič bývá černý nebo hnědý, kladný zpravidla červený a signálový bílý, oranžový nebo žlutý. Barevné značení ale není vhodné považovat za absolutní pravidlo – před zapojením neznámého zařízení je vždy lepší zkontrolovat dokumentaci.

Délka servokabelu se liší podle velikosti a určení serva. Mikroserva mívají kratší kabely, zatímco větší serva mohou používat delší vedení. U některých velmi malých serv se setkáme také s menšími konektory.

Pokud konektor nebo délka kabelu neodpovídá instalaci, lze použít vhodný prodlužovací nebo redukční kabel. U dlouhých vedení a výkonných serv je ale potřeba myslet také na proudové zatížení vodičů a konektorů.

Řídicí elektronika serva

Elektronika serva zpracovává řídicí signál a podle rozdílu mezi požadovanou a skutečnou polohou ovládá elektromotor. Současně vyhodnocuje zpětnou vazbu ze snímače polohy.

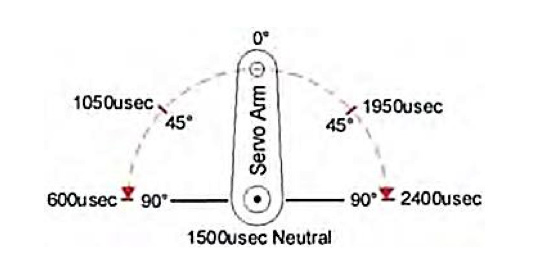

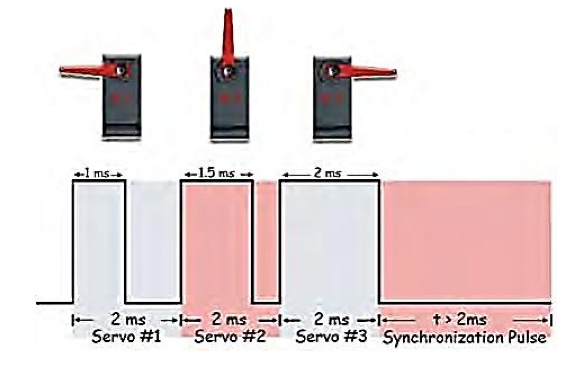

Klasický RC servosignál používá impulzy, jejichž šířka určuje požadovanou polohu serva. U tradičního systému se často používá obnovovací frekvence přibližně 50 Hz, tedy jeden řídicí rámec přibližně každých 20 ms.

Konkrétní rozsah pohybu, šířka impulzů i podporovaná obnovovací frekvence se ale mohou mezi servy lišit, proto je nutné respektovat specifikaci výrobce.

Moderní digitální serva a RC systémy mohou pracovat s vyššími obnovovacími frekvencemi než tradičních 50 Hz. Nelze však automaticky nastavit vysokou frekvenci pro libovolné servo – zejména u analogových serv je potřeba dodržet hodnoty podporované výrobcem.

Jaký je rozdíl mezi analogovým a digitálním servem?

Analogové i digitální servo plní stejnou základní funkci a mohou používat stejný typ řídicího signálu z přijímače. Hlavní rozdíl spočívá ve způsobu, jakým vnitřní elektronika zpracovává požadovanou polohu a řídí motor.

Analogové servo používá jednodušší elektroniku, zatímco digitální servo využívá mikrokontrolér a zpravidla řídí motor vyšší interní frekvencí. Díky tomu může digitální servo rychleji reagovat na odchylku od požadované polohy a lépe držet polohu pod zatížením.

Jaké jsou výhody digitálních serv?

Jaké jsou nevýhody digitálních serv?

Vyšší výkon a rychlá korekce polohy mohou znamenat také vyšší proudové nároky. To je velmi důležité u modelu s více digitálními servy, protože proudové špičky jednotlivých serv se mohou sčítat.

Pokud servo při pohybu výrazně zpomaluje nebo se elektronika chová nestabilně, je potřeba zkontrolovat celý napájecí systém. Příčinou nemusí být pouze kapacita akumulátoru, ale také proudová zatížitelnost BEC, stav baterie, konektory, kabeláž nebo mechanické přetížení serva.

Jaké elektromotory se používají v RC servech?

Výrobci používají několik konstrukcí motorů, které se liší cenou, setrvačností, životností a dynamikou. Typ motoru je proto jedním z parametrů, podle kterých lze serva porovnávat.

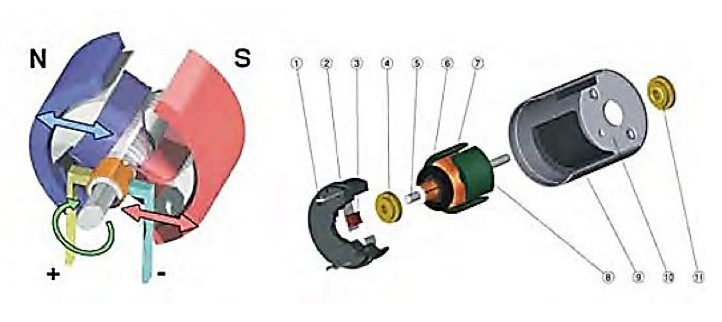

DC elektromotor

Klasický kartáčový stejnosměrný DC motor patří k nejběžnějším pohonům modelářských serv. Je levný, konstrukčně jednoduchý a pro mnoho běžných aplikací zcela dostačující.

Na obrázku je znázorněn základní princip motoru a působení magnetických polí statoru a rotoru. Konkrétní konstrukce motorků používaných v servech se může lišit.

Nevýhodou kartáčového DC motoru jsou mechanické kartáče a komutátor, které se při provozu postupně opotřebovávají. U běžného modelářského serva se však motor zpravidla neopravuje výměnou kartáčů jako u velkých servisovatelných elektromotorů.

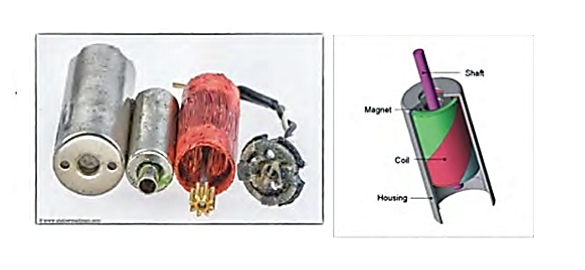

Coreless motor

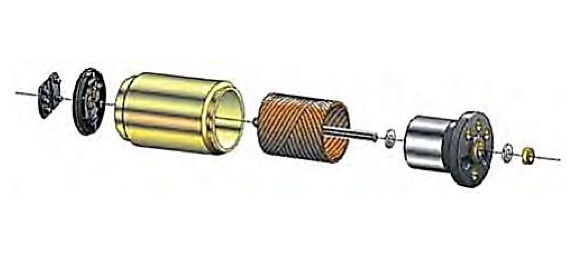

Coreless motor je také stejnosměrný motor, ale jeho rotor nemá klasické železné jádro. Samonosné vinutí má nižší hmotnost a moment setrvačnosti, takže motor může velmi rychle měnit otáčky a směr.

Nižší setrvačnost je pro servo výhodná při rychlém rozběhu, brzdění a přesných změnách polohy. Konstrukce má ale své tepelné a výrobní nároky a samotný nápis „coreless“ ještě neurčuje celkovou kvalitu serva.

Střídavý (brushless) motor

Střídavý bezkartáčový motor, běžně označovaný také jako brushless nebo BLDC motor, odstraňuje jednu z hlavních nevýhod klasických stejnosměrných kartáčových motorů – mechanické kartáče a komutátor. U kartáčového motoru dochází během provozu k jejich postupnému opotřebení a na komutátoru může vznikat také jiskření. Střídavý bezkartáčový motor tyto součásti nemá.

Díky tomu mohou kvalitní serva se střídavým motorem nabídnout delší životnost motoru, plynulý chod a rychlou odezvu. Konkrétní životnost, rychlost a spotřeba ale závisí na konstrukci celého serva, proto nelze obecně tvrdit, že každé brushless servo vydrží například pětkrát déle nebo bude o 30 % rychlejší.

Řízení střídavého motoru zajišťuje elektronika přímo uvnitř serva. Motor potřebuje elektronickou komutaci, modelář ale nepřipojuje samostatný externí regulátor. Servo se připojuje a používá jako jeden celek.

Brushless serva se často používají ve vyšších výkonových kategoriích. Samotný střídavý motor ale není zárukou kvalitnějšího serva. Při výběru rozhoduje také moment, rychlost, přesnost, převodovka, ložiska, napájení a celková mechanická konstrukce.

Jakou funkci má potenciometr v RC servu?

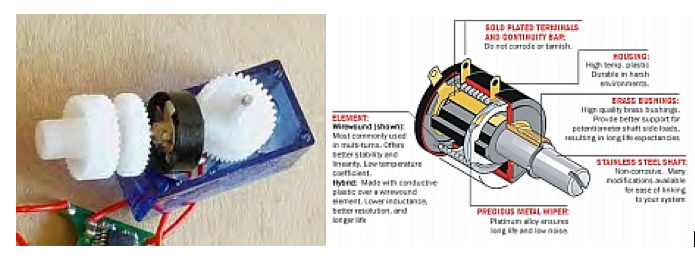

Potenciometr je u klasického serva snímačem skutečné polohy výstupní hřídele a uzavírá regulační zpětnou vazbu. Elektronika díky němu pozná, zda servo dosáhlo polohy požadované řídicím signálem.

Potenciometr může být spojen s výstupní hřídelí přímo nebo prostřednictvím převodu. Konstrukce se liší podle výrobce a kategorie serva.

Jaké převody serva zvolit?

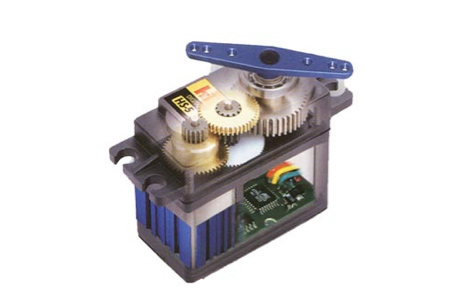

Motor serva pracuje ve vysokých otáčkách, proto je mezi motorem a výstupní hřídelí převodovka. Ta snižuje otáčky a současně zvyšuje krouticí moment dostupný na servopáce.

Převodová kola mohou být plastová, z odolnějších kompozitních materiálů nebo kovová. Kovové převody jsou obvykle odolnější proti rázům, ale mohou být těžší a samotný údaj „metal gear“ automaticky neznamená, že servo bude ve všech vlastnostech lepší.

Plastové převody mají své místo zejména tam, kde je prioritou nízká hmotnost, nízká vůle a není očekáváno velké rázové zatížení. U podvozků, řízení aut, velkých kormidel nebo jiných mechanicky namáhaných aplikací mohou být robustnější kovové převody výhodou.

Výstupní hřídel bývá podle kvality serva uložen v pouzdru nebo v jednom či více kuličkových ložiscích. Ložiska pomáhají přesněji vést hřídel a snižují tření a opotřebení při bočním zatížení.

Jakou roli hraje krabička serva?

Krabička drží motor, elektroniku, převodovku a uložení výstupní hřídele ve správné vzájemné poloze. Není tedy pouze estetickým obalem serva, ale důležitou mechanickou součástí.

U běžných serv se používá houževnatý plast, u výkonnějších modelů můžeme najít hliníkovou střední část nebo celokovové tělo. Kovové provedení může zlepšit tuhost a odvod tepla, ale současně zvyšuje hmotnost a cenu.

Při výběru je důležitější kvalita celé konstrukce než samotný materiál krabičky. Pro lehký model může být kvalitní plastové servo vhodnější než zbytečně těžké celokovové provedení.

Jak servo správně vybrat?

Výběr začíná určením modelu a funkce, kterou má servo ovládat. Servo pro lehký halový model, křidélko rychlého letadla, směrovku velkého akrobata, zatahovací podvozek nebo řízení RC auta pracuje v rozdílných podmínkách.

Tah serva a krouticí moment

V modelářské praxi se často používá výraz „tah serva“, technickým parametrem serva je však krouticí moment. Nejde o dvě fyzikálně totožné veličiny. Krouticí moment vyjadřuje vztah mezi silou působící na servopáce a vzdáleností od osy výstupní hřídele a u modelářských serv se běžně uvádí v kg·cm.

Například hodnota 5 kg·cm znamená, že na rameni dlouhém 1 cm odpovídá krouticí moment přibližně síle 5 kgf. Pokud stejnou sílu využíváme na rameni dlouhém 2 cm, odpovídá přibližně 2,5 kgf. Čím delší servopáku tedy použijeme, tím menší síla je při stejném krouticím momentu k dispozici na jejím konci.

Servo musí při pohybu kormidla překonávat aerodynamické síly a následně kormidlo udržet v požadované výchylce. Potřebný krouticí moment proto závisí na velikosti a tvaru ovládané plochy, rychlosti modelu a geometrii pák a táhel. Větší nebo rychlejší model zpravidla potřebuje silnější servo, samotná hmotnost modelu ale k přesnému určení potřebného momentu nestačí.

Potřebnou sílu serva proto není vhodné pouze odhadovat. Lze ji orientačně vypočítat podle rozměrů kormidla, rychlosti modelu a geometrie přepákování. Při výběru je zároveň vhodné ponechat přiměřenou rezervu a nevolit servo, které podle technických parametrů vyhovuje očekávanému maximálnímu zatížení pouze těsně.

Rozměry a hmotnost serva

Servo se musí fyzicky vejít do připraveného prostoru a jeho hmotnost musí odpovídat velikosti modelu. Běžně se setkáme s označením mikro, mini, standard nebo maxi, hranice těchto kategorií však nejsou mezi výrobci zcela jednotné.

Historicky se lze setkat s orientačním rozdělením mikro serv kolem 20 g a méně, mini kolem 30 g, standardních přibližně 50–80 g a velkých serv kolem 100 g a více. Dnešní konstrukce ale tyto hranice často překračují, proto se při nákupu řiďte především skutečnými rozměry a hmotností konkrétního serva.

Ložiska

Uložení výstupní hřídele ovlivňuje vůli, plynulost pohybu a životnost serva. V technických údajích se často setkáme s označením BB pro kuličkové ložisko nebo 2BB pro dvě ložiska.

Dvě kuličková ložiska mohou být výhodná zejména tam, kde na výstupní hřídel působí větší boční síly. Ani počet ložisek ale není sám o sobě zárukou kvality celého serva.

Rychlost serva

Rychlost serva se obvykle udává jako čas potřebný k pootočení výstupní hřídele o 60°, například 0,12 s/60°. Čím je čas kratší, tím rychlejší servo je.

Rychlost se uvádí při konkrétním napájecím napětí a zpravidla bez plného mechanického zatížení. Proto vždy porovnávejte údaje serv za stejných podmínek.

Nejrychlejší servo není automaticky nejlepší. Rychlá odezva je důležitá například pro dynamickou akrobacii nebo řízení rychlého modelu, zatímco u některých pomocných funkcí je podstatnější vysoký moment, plynulost nebo mechanická odolnost.

Co znamená deadband neboli mrtvé pásmo?

Deadband vyjadřuje změnu řídicího impulzu, na kterou servo ještě nereaguje. Menší mrtvé pásmo může přispět k přesnější reakci kolem požadované polohy.

Napájecí napětí serva

Napájecí napětí je při výběru serva zásadní a musí odpovídat BEC nebo přijímačovému akumulátoru. Výrobce zpravidla uvádí provozní rozsah a často také moment a rychlost při několika různých napětích.

Tradiční modelářská serva často pracovala kolem 4,8 až 6,0 V, zatímco moderní HV serva mohou být konstruována například pro 7,4 V nebo až 8,4 V. Konkrétní povolené maximum je ale nutné vždy ověřit v dokumentaci serva.

Vyšší napětí obvykle zvyšuje rychlost a dostupný moment konkrétního serva, pokud je pro toto napětí konstruováno. Současně se ale mění jeho proudové a tepelné poměry.

HV servo lze provozovat na nižším podporovaném napětí, ale jeho moment a rychlost budou odpovídat tomuto nižšímu napětí. Pokud v jednom modelu kombinujete serva s různými napěťovými limity, musí napájecí soustava respektovat nejslabší článek nebo je nutné vhodně oddělit napájení.

Pro napájení z NiMH akumulátorů najdete vhodné články v kategorii NiMH baterií. U pohonu napájeného přes BEC je potřeba zkontrolovat výstupní napětí i jeho proudovou zatížitelnost.

Jak správně namontovat servo do modelu?

Správná montáž je stejně důležitá jako samotný výběr serva. Špatná geometrie táhel, mechanické drhnutí nebo nevhodné přepákování mohou přetěžovat i dostatečně výkonné servo.

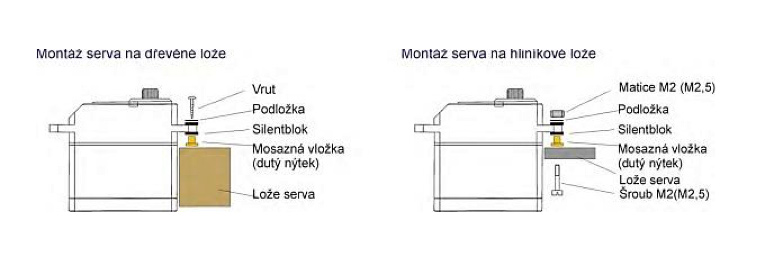

Při klasické montáži pomocí patek použijte dodané gumové průchodky a mosazné vložky způsobem doporučeným výrobcem. U spalovacích modelů pomáhají omezovat přenos vibrací, zatímco u některých moderních instalací může výrobce požadovat jiné pevné uchycení.

Při instalaci serva do křídla je potřeba zachovat pevnost nosné konstrukce a současně servo umístit tak, aby táhlo pracovalo bez zadrhávání. Kvůli servu není vhodné bez rozmyslu zasahovat do hlavního nosníku nebo jiných důležitých konstrukčních prvků.

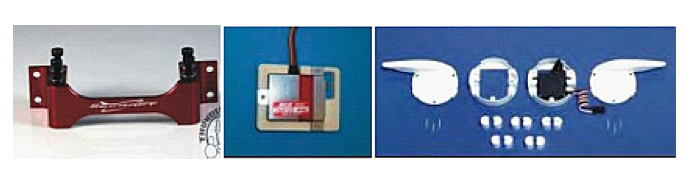

Pro montáž serva naležato lze použít speciální montážní rámečky.

Servo může být podle konstrukce rámečku přišroubované nebo upevněné jiným způsobem. Výhodou šroubovaného řešení je snadná demontáž při servisu nebo výměně.

U lehkých modelů se používá také lepená montáž, například pomocí vhodné oboustranné pásky nebo jiného řešení odpovídajícího konstrukci modelu. Původní modelářskou metodou je stažení serva do smršťovací bužírky a následné přilepení bužírky, díky čemuž lze servo později snáze vyjmout.

Další možností je upevnit servo na pevnou odnímatelnou krytku například z překližky a celý komplet následně přišroubovat ke konstrukci křídla.

Jak správně nastavit táhla a servopáku?

Táhla musí chodit volně, nesmějí se výrazně prohýbat, křížit nebo drhnout o konstrukci. Servo by v neutrální poloze nemělo bojovat s mechanickým odporem řízení.

Důležité je také přepákování – poměr délky servopáky a páky na kormidle. Změnou bodu uchycení táhla ovlivňujeme výslednou výchylku, mechanickou sílu i zatížení serva.

Jak poznat závadu RC serva?

Dobře vybrané a správně namontované servo zpravidla nepotřebuje složitou pravidelnou údržbu, ale musí být součástí předletové kontroly. Model může utrpět poškození nejen při létání, ale také během přepravy nebo manipulace.

Servo vydává zvuk jako „kafemlejnek“ nebo se pohybuje trhaně

Pravděpodobnou příčinou může být poškozená převodovka. Servo vymontujte a pokud je konstrukčně určeno k servisování, zkontrolujte převody. U serv s dostupnou náhradní sadou lze poškozená kola vyměnit.

Servo kmitá nebo cuká

Příčin může být více – opotřebený snímač polohy, mechanická vůle, problém s napájením, rušení, nevhodný řídicí signál nebo závada elektroniky. Není proto vhodné automaticky předpokládat pouze znečištěný potenciometr.

U nového serva s výrazným jitterem nejprve ověřte napájení, přijímač, kompatibilitu signálu a mechaniku. Pokud problém přetrvává, může jít o důvod k reklamaci.

Servo je zablokované

Zkontrolujte převodovku, hřídele, ložiska a celý ovládací mechanismus. Poškozené uložení převodových kol může způsobit jejich vyosení a následné zablokování.

Servo při zatížení vrčí

Zvuk při držení zatížené polohy nemusí znamenat závadu, zejména u digitálních serv. Servo aktivně koriguje polohu proti působící síle. Výrazné vrčení společně s přehříváním nebo vysokým odběrem však může upozorňovat na mechanické přetížení.

Není vhodné řešit vrčení svévolným povolováním šroubů krabičky. Pokud se problém objevil po rozebrání serva, zkontrolujte správné sestavení podle konstrukce výrobce.

Servo se zahřívá

Nadměrné zahřívání může znamenat vysoké mechanické zatížení, zablokované táhlo, špatně nastavené koncové body, nevhodné napětí nebo vnitřní závadu serva. Nejdříve odpojte táhlo a ověřte, zda se celý mechanismus pohybuje volně.

Jaké servo tedy vybrat?

Zdroj původního článku: JP Models s.r.o. Odborný obsah byl redakčně aktualizován a rozšířen.
