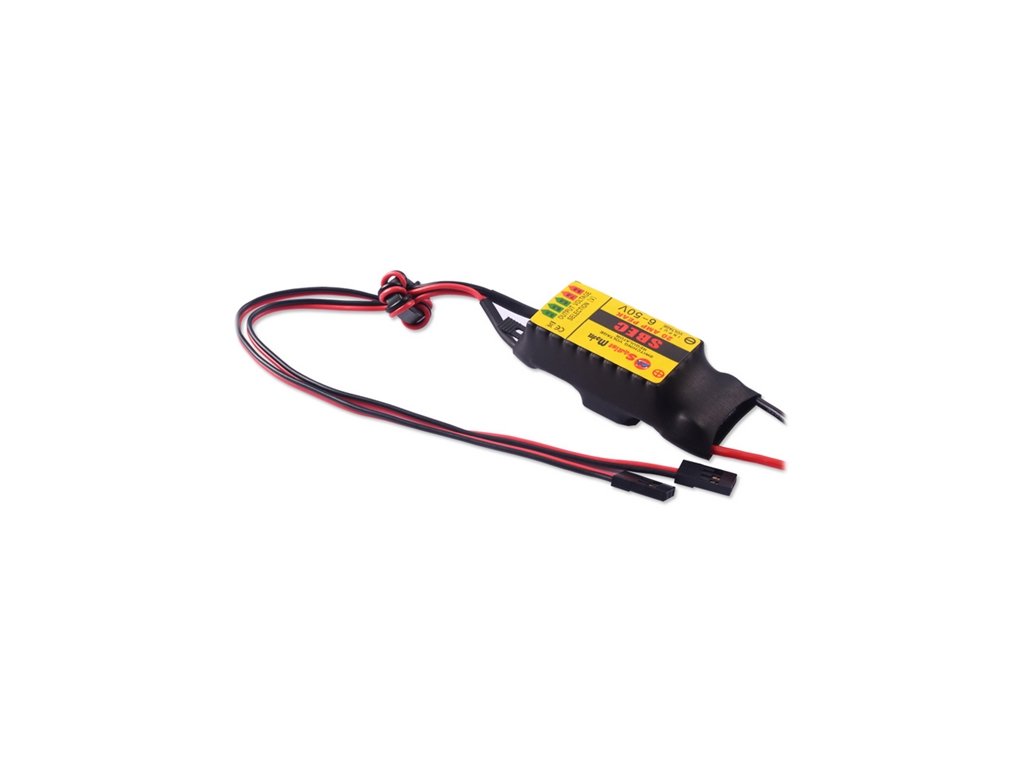

Externí spínaný stabilizátor 20A (UBEC) Sunrise - volitelné napìtí 5V, 5.5V, 6V, 7V, 9V

Detailní popis produktu

Volitelné výstupní napětí: 5V, 5.5V, 6V, 7V, 9V

Trvalý výstupní proud : 20A

Vstupní napětí: 6V-50.4V (2-12 článků)

Rozměry: 45mm*26mm*8mm

Váha: 30g

UBEC 20A je externí spínaný stabilizátor pro napájení přijímače a serv. UBEC  je možné napájet napětím 6 až 50,4V, výstupní napětí je volitelné 5V, 5,5V, 6V,7V,9V. UBEC  20A je vhodný pro trvalý odběr až 20A.

Externí spínaný stabilizátor napájení  BEC pro napájení přijímače a serv například v těchto případech:

• v modelech s elektrickým pohonem s OPTO regulátorem otáček které nejsou vybaveny vlastním obvodem BEC
• v modelech větroňů a modelech se spalovacím motorem, kde je klasický přijímačový NiCd/NiMh 4- nebo 5-článek nahrazen dvoučlánkem Li-poly nebo Li-Fe
• v elektroletech, jejichž regulátor nemá dostatečně výkonný vestavěný BEC pro větší počet (silnějších, digitálních apod.) serv

Použití moderních součástek a optimalizovaného obvodového řešení spínaného zdroje UBEC zaručuje minimalizaci rušení RC soupravy při nízké hmotnosti a malých rozměrech stabilizátoru. Napájecí napětí v rozsahu 6-50,4 V umožňuje UBEC používat až s dvanácti-článkovým Li-poly akumulátorem. Výstupní napětí (5,0 V, 5,5 V ,6,0 V, 7V, 9V) je volitelné s pomocí zkratovací přepojky. Provozní stavy indikuje LED dioda. UBEC  je vybaven ochranou proti přepólování napájecího napětí (při nesprávné polaritě UBEC nepracuje).

Zapojení uBEC v modelu

• Elektrolet s OPTO regulátorem: UBEC připojte přímo na výstupy pohonného akumulátoru a výstupní konektor UBEC zapojte do zásuvky pro baterie (nebo do jiné volné servozásuvky) na přijímači.
• Model se spalovacím motorem nebo větroň UBEC připojte přímo na výstupy napájecího akumulátoru a výstupní konektor UBEC zapojte do zásuvky pro baterie (nebo do jiné volné servozásuvky) na přijímači.
• Elektrolet s regulátorem s vestavěným stabilizátorem napájení (BEC) před připojením UBEC musíte odpojit červený vodič (+) v servokablíku regulátoru, abyste vyřadili z funkce vestavěný BEC. Jinak je zapojení UBEC stejné jako v případě OPTO regulátoru.

CZ návod v položce ke stažení
