EDF dmychadla

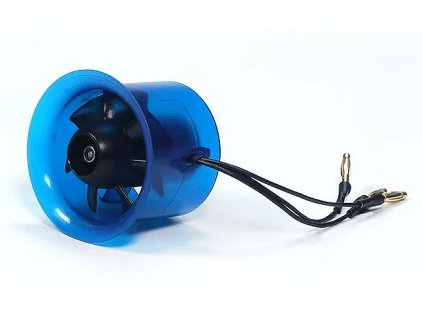

EDF je zkratka z anglického Electric Ducted Fan, tedy elektrické dmychadlo. Rotor s lopatkami pracuje uvnitř kruhového pláště a vytváří proud vzduchu, který pohání model. EDF se používají především u RC modelů proudových letadel, protože umožňují pohon bez klasické viditelné vrtule a přibližují vzhled i zvuk modelu skutečnému proudovému letounu. Oproti běžné vrtuli pracují dmychadla zpravidla ve výrazně vyšších otáčkách a kladou větší nároky na motor, regulátor i baterii.

Průměr EDF musí především odpovídat konstrukci konkrétního letadla a prostoru určenému pro dmychadlo. Na BigHobby najdete malé jednotky kolem 25–40 mm i větší EDF o průměru 64, 70 nebo 90 mm. Nestačí ale vybrat dmychadlo jen podle toho, že se fyzicky vejde do trupu. Sledujte také doporučené napájení, hodnotu KV motoru, proudový odběr, počet lopatek a požadavky modelu na tah. U náhrady původního EDF je nejlepší vycházet z parametrů doporučených výrobcem RC letadla.

Údaj S označuje počet sériově zapojených článků Li-Pol baterie. Například 4S má jmenovité napětí přibližně 14,8 V, 6S přibližně 22,2 V a 8S přibližně 29,6 V. Konkrétní EDF je navržené pro určitý rozsah napájení, který je potřeba dodržet. V nabídce BigHobby jsou například 70mm dmychadla ve variantách pro 4S i 6S a 90mm jednotky pro 6S nebo 8S. Nestačí tedy vybírat jen podle průměru – vždy zkontrolujte, pro jakou RC baterii je daná kombinace motoru a dmychadla určena.

KV udává přibližný počet otáček motoru za minutu na jeden volt při chodu bez zatížení. Vyšší KV tedy znamená vyšší teoretické otáčky při stejném napětí, ne automaticky vyšší výkon nebo větší tah. U EDF se KV vždy posuzuje společně s průměrem a konstrukcí dmychadla a s napětím baterie. Proto může například menší EDF používat motor s velmi vysokým KV, zatímco větší 90mm jednotka pro vyšší počet článků může mít KV výrazně nižší.

CW znamená otáčení ve směru hodinových ručiček a CCW proti směru hodinových ručiček. Směr musí odpovídat konstrukci rotoru a lopatek konkrétního dmychadla, aby jednotka vytvářela tah správným směrem. Pokud nahrazujete původní EDF nebo kombinujete jednotlivé díly pohonu, ověřte proto nejen průměr, KV a napájení, ale také požadovaný směr rotace. U hotového smontovaného setu se střídavým motorem je výhodou, že rotor a motor již tvoří odpovídající celek.

EDF se střídavým brushless motorem potřebuje regulátor otáček určený pro střídavý motor. ESC musí podporovat počet článků použité baterie a zvládat skutečný proudový odběr pohonu s rozumnou rezervou. EDF pracují ve vysokých otáčkách a mohou mít značný odběr, proto není vhodné regulátor dimenzovat pouze odhadem. Pokud výrobce uvádí doporučený ESC nebo maximální proud sestavy, vycházejte z těchto údajů. U kompatibilních regulátorů lze některé vlastnosti následně nastavit pomocí programovací karty.

Příčinou nemusí být jen samotný motor. Výkon EDF výrazně ovlivňuje přívod a odvod vzduchu, stav rotoru, jeho vyvážení, napájení i správné usazení jednotky. Příliš omezené sání nebo nevhodně provedený výstupní kanál mohou zhoršit proudění a snížit účinnost pohonu. Vibrace mohou upozorňovat na poškozený nebo nevyvážený rotor, vůli či nesprávnou montáž. Přehřívání zase může způsobit nadměrný proud, nedostatečné chlazení nebo nevhodná kombinace motoru, baterie a regulátoru. Při vysokých otáčkách EDF proto nepodceňujte ani pevné a rovné uchycení jednotky.

Nejdříve zjistěte, zda kupujete kompletní EDF s motorem, nebo pouze část pohonu. U jednotek s motorem budete zpravidla potřebovat vhodný regulátor otáček a dostatečně výkonnou RC baterii. Hodit se mohou také správně dimenzované konektory, kabeláž nebo kompatibilní programovací karta pro ESC. Pokud stavíte nebo upravujete pohon individuálně, BigHobby nabízí také RC motory, hřídele a montáže pro motory. U EDF vždy posuzujte celý pohonný systém jako jeden celek, protože jeho výkon závisí na vzájemném sladění všech komponentů.
