Správný motor pro RC letadlo lze orientačně vybrat podle typu modelu, jeho letové hmotnosti a požadovaného stylu létání. Pro méně zkušené modeláře jsme proto připravili praktickou pomůcku, podle které můžete rychle odhadnout vhodný motor pro konkrétní kategorii a hmotnost letadla.
Důležité: Údaje v přehledu berte jako orientační výchozí bod, nikoliv jako univerzální kombinaci pro každý motor. Konkrétní vrtuli a ESC je vždy nutné zvolit podle parametrů použitého motoru, napětí a počtu článků akumulátoru. Parametry motorů jednotlivých výrobců se mohou lišit a stejný rozměr nebo podobná hodnota Kv ještě neznamenají stejné provozní vlastnosti.
Obsah průvodce
- Jak vybrat motor podle hmotnosti RC letadla
- Orientační výběr motoru podle typu a hmotnosti letadla
- Kolik výkonu potřebuje motor RC letadla
- Jak vypočítat potřebný výkon motoru
- Co znamená Kv u motoru RC letadla
- Jak spolu souvisí motor, vrtule, ESC a baterie
- Jak vybrat ESC k motoru RC letadla
- Jak vybrat správnou vrtuli k motoru
- Proč po sestavení pohonu změřit proud a příkon
- Nejčastější chyby při výběru motoru
- Jak postupovat při výběru motoru
Jak vybrat motor podle hmotnosti RC letadla?
Při výběru vycházejte z letové hmotnosti kompletně osazeného modelu, nikoliv pouze z hmotnosti prázdného letadla. Do výsledné hmotnosti se počítá motor, regulátor, akumulátor, přijímač, serva, vrtule, podvozek a ostatní vybavení modelu.
Stejně důležitý jako hmotnost je typ letadla a způsob létání. Větroň nebo klidný cvičný model potřebuje na kilogram hmotnosti podstatně méně výkonu než rychlý sportovní model nebo 3D akrobat. Proto jsou v následující pomůcce jednotlivé kombinace rozdělené podle typu a hmotnosti modelu.
Orientační výběr motoru podle typu a hmotnosti RC letadla

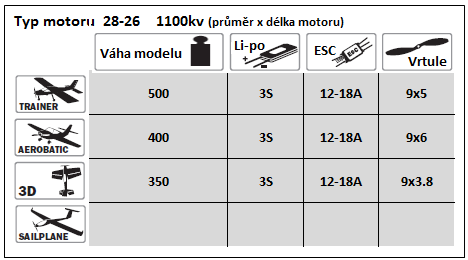

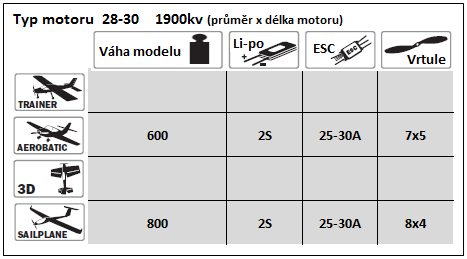

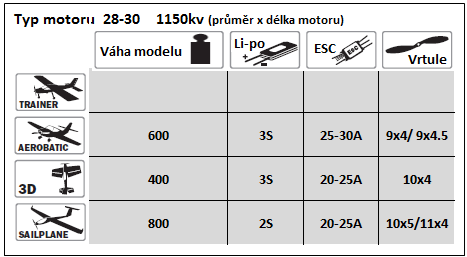

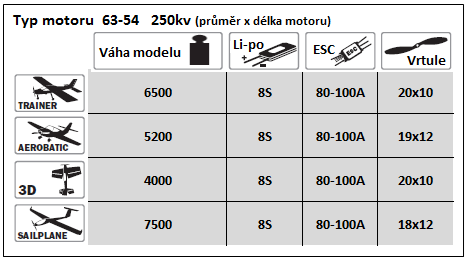

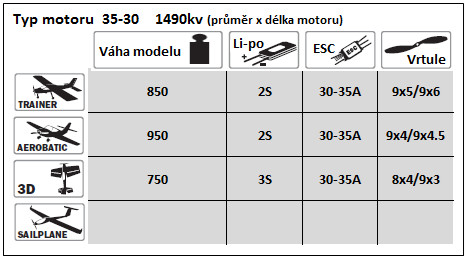

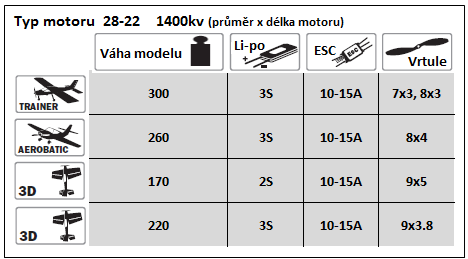

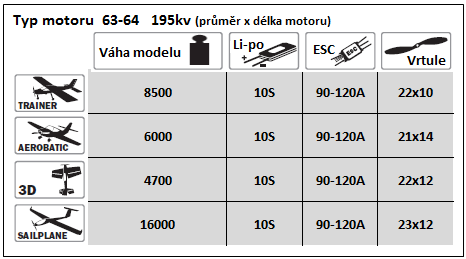

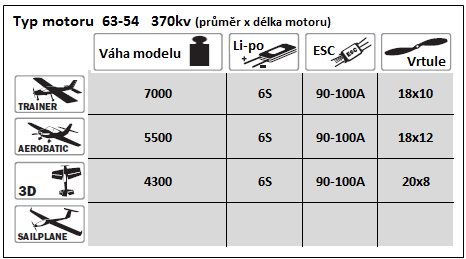

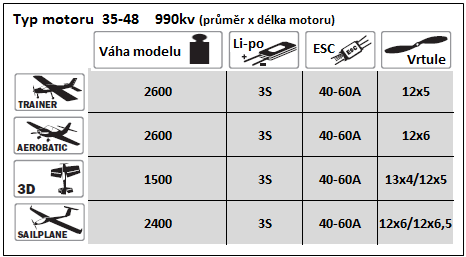

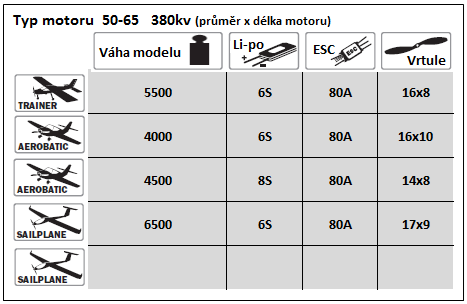

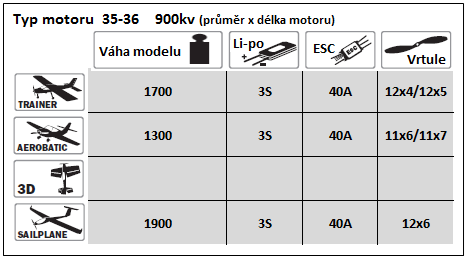

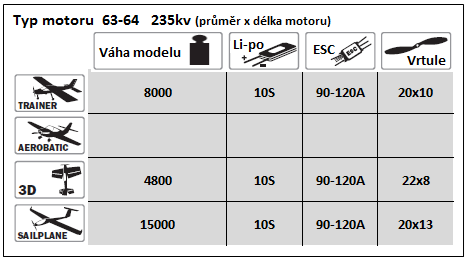

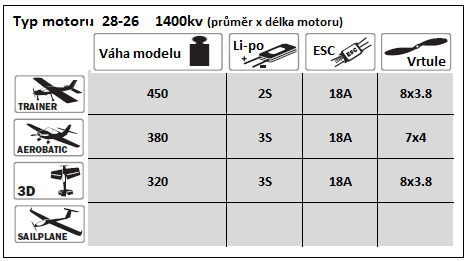

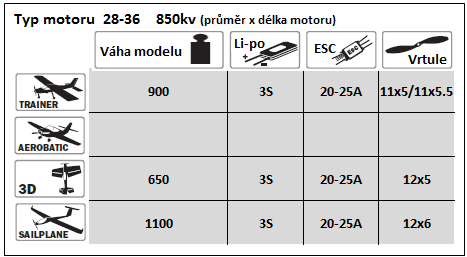

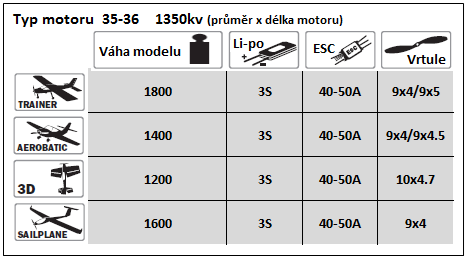

V následujících tabulkách můžete podle typu a letové hmotnosti RC letadla orientačně vybrat vhodný motor. U jednotlivých motorů je současně uvedena Li-Pol baterie a orientační ESC a vrtule. Konkrétní kombinaci vždy následně ověřte podle provozních parametrů vybraného motoru.
Jak pracovat s následujícím přehledem?
- Vyberte typ RC letadla a vycházejte z jeho letové hmotnosti.
- V tabulkách porovnejte jednotlivé motory a najděte variantu odpovídající typu a hmotnosti vašeho modelu.
- U vybraného motoru najdete také Li-Pol baterii a orientační ESC a vrtuli. Vhodnost konkrétní kombinace následně ověřte podle parametrů motoru.
Kolik výkonu potřebuje motor RC letadla?
Potřebný výkon pohonu lze orientačně odhadnout pomocí příkonu ve wattech na kilogram letové hmotnosti (W/kg). Jde o praktický způsob, jak si před samotným výběrem konkrétního motoru určit, v jaké výkonové kategorii se pohybovat.
| Typ modelu a způsob létání | Orientační příkon |
|---|---|
| Slow flyer, lehký větroň, park flyer | 100–140 W/kg |
| Trenér, klidnější model, pomalejší maketa | 140–180 W/kg |
| Sportovní létání, základní akrobacie | 180–220 W/kg |
| Rychlejší a akrobatický model | 220–260 W/kg |
| Výkonná akrobacie a 3D model | 260–300 W/kg a více |
| Velmi výkonná akrobacie | 300–400+ W/kg |
Hodnoty W/kg jsou orientační a nemají nahrazovat doporučení výrobce konkrétního modelu nebo motoru. Potřebný výkon ovlivňuje také konstrukce a aerodynamický odpor letadla, plošné zatížení, vrtule a požadovaný letový projev.
Jak vypočítat potřebný výkon motoru?
Orientační potřebný příkon získáte vynásobením letové hmotnosti modelu požadovaným výkonem ve W/kg. Pokud například kompletně osazené letadlo váží 1,5 kg a pro požadovaný způsob létání počítáme s 200 W/kg, vychází potřebný příkon přibližně na 300 W.
Příklad výpočtu
Letová hmotnost modelu: 1,5 kg
Požadovaný příkon: 200 W/kg
1,5 kg × 200 W/kg = 300 W
Tím ale ještě nemáme vybraný konkrétní motor. Výpočet pouze určuje výkonovou oblast, ve které bychom měli hledat. Následně je potřeba vybrat vhodné Kv motoru, počet článků akumulátoru a vrtuli a zkontrolovat maximální proudové zatížení celé sestavy.
Co znamená Kv u motoru RC letadla?
Hodnota Kv udává přibližný počet otáček motoru naprázdno za minutu na jeden volt napájecího napětí. Motor s hodnotou 1000 Kv tedy teoreticky dosahuje přibližně 1000 otáček za minutu na každý volt. Po nasazení vrtule a zatížení motoru budou skutečné otáčky nižší.
Pozor na častý omyl: Vyšší Kv neznamená automaticky vyšší výkon motoru. Kv vypovídá především o otáčkové charakteristice motoru. Při výběru je nutné současně sledovat povolené napětí, maximální proud, výkon a výrobcem doporučené rozměry vrtulí.
Jak spolu souvisí motor, vrtule, ESC a baterie?
Elektrický pohon RC letadla je nutné posuzovat jako jeden celek. Motor, vrtule, regulátor a akumulátor se navzájem ovlivňují a změna jednoho komponentu může výrazně změnit proudový odběr i zatížení ostatních částí.
Motor
Určuje výkonovou a otáčkovou oblast pohonu. Sledujte Kv, povolené napětí, maximální proud a doporučené vrtule.
Vrtule
Její průměr a stoupání ovlivňují zatížení motoru, proudový odběr, tah i rychlost modelu.
ESC
Musí zvládnout proud pohonné sestavy a současně podporovat napětí použitého akumulátoru.
Baterie
Počet článků ovlivňuje napájecí napětí a spolu s vrtulí také zatížení celé pohonné sestavy.
Zvětšení průměru nebo stoupání vrtule obvykle zvýší zatížení motoru a proudový odběr. Podobně může odběr výrazně vzrůst při použití vyššího napájecího napětí. Proto nelze doporučenou vrtuli automaticky použít s libovolným počtem článků Li-Pol baterie.
Vždy se řiďte tabulkou nebo technickými údaji výrobce konkrétního motoru. Výrobce zpravidla uvádí vhodný počet článků, doporučené vrtule, proudový odběr a maximální zatížení.
Jak vybrat ESC k motoru RC letadla?
Regulátor ESC musí zvládnout maximální proud pohonné sestavy a současně podporovat napětí použitého akumulátoru. Proudové zatížení regulátoru proto musí být vyšší než reálný maximální odběr motoru s použitou vrtulí.
Je vhodné ponechat proudovou rezervu a neprovozovat ESC trvale přesně na jeho maximální hodnotě. Při výběru současně zkontrolujte podporovaný počet článků baterie a případně parametry BEC, pokud regulátor napájí přijímač a serva.
Jak vybrat správnou vrtuli k motoru?
Rozměr vrtule má zásadní vliv na proudový odběr, tah, rychlost modelu i zatížení motoru. Větší průměr vrtule zpravidla znamená vyšší zatížení a větší tah, zatímco stoupání výrazně ovlivňuje rychlost, jakou se vrtule snaží model posouvat vpřed.
Vrtuli proto nelze bezpečně vybrat pouze podle hmotnosti letadla nebo výkonu motoru. Vždy je potřeba respektovat kombinace vrtule a napájecího napětí doporučené výrobcem motoru.
Proč po sestavení pohonu změřit proud a příkon?
Výpočty a tabulky slouží k návrhu pohonu, ale skutečné zatížení nejlépe ověří měření. Wattmetrem lze po sestavení pohonu zkontrolovat proud, napětí a skutečný elektrický příkon motoru s konkrétní baterií a vrtulí.
Měření je zvlášť důležité při změně vrtule, počtu článků nebo při použití kombinace, kterou výrobce motoru přímo neuvádí. Proud nesmí překročit bezpečné hodnoty motoru, regulátoru ani akumulátoru a při zkoušce je vhodné kontrolovat také jejich zahřívání.
Nejčastější chyby při výběru motoru do RC letadla
Největší chybou je vybírat pohon pouze podle jediného údaje. Ani Kv, výkon ve wattech, velikost motoru nebo hmotnost letadla samostatně nestačí k bezpečnému návrhu celé pohonné soustavy.
Na co si dát pozor
- Počítání s hmotností prázdného modelu místo kompletní letové hmotnosti.
- Záměna hodnoty Kv za výkon motoru.
- Použití příliš velké vrtule bez kontroly proudového odběru.
- Zvýšení počtu článků baterie bez změny vrtule a ověření zatížení.
- Poddimenzovaný regulátor ESC bez potřebné proudové rezervy.
- Ignorování doporučení výrobce motoru pro konkrétní napětí a vrtuli.
- Nezměření skutečného odběru po sestavení nebo změně pohonu.
Jak postupovat při výběru motoru do RC letadla?
Výběr pohonu krok za krokem
- Určete předpokládanou letovou hmotnost kompletně osazeného modelu.
- Zohledněte typ letadla a požadovaný styl létání.
- Podle orientační hodnoty W/kg stanovte potřebný výkon pohonu.
- Vyberte motor odpovídající výkonové kategorii a plánovanému napájení.
- Podle údajů výrobce motoru zvolte vhodnou vrtuli a počet článků baterie.
- Zkontrolujte předpokládaný maximální proud a podle něj zvolte ESC a akumulátor.
- Hotovou pohonnou sestavu před letem ověřte wattmetrem a zkontrolujte zahřívání komponentů.
Tabulky výše jsou praktickou pomůckou pro prvotní orientaci, ale finální pohonná sestava musí vždy odpovídat parametrům konkrétního motoru. Pokud vybíráte mezi několika motory podobné velikosti, porovnávejte nejen jejich Kv a výkon, ale také doporučené napájení, vrtule, maximální proud, hmotnost motoru a způsob použití.
Nejčastější dotazy k výběru motoru pro RC letadlo
Jak silný motor potřebuji pro RC letadlo?
Záleží na letové hmotnosti, typu modelu a požadovaném způsobu létání. Jako orientační pomůcku lze u klidnějších modelů počítat přibližně se 100–180 W/kg, sportovní a akrobatické modely zpravidla vyžadují více. Nejde však o pevnou hranici – konkrétní elektromotor vybírejte také podle doporučeného napětí, vrtule, proudového odběru a parametrů celého pohonu.
Jaký motor zvolit pro RC letadlo o hmotnosti 1 kg?
U letadla o letové hmotnosti 1 kg číselně odpovídá požadovaný příkon zvolenému orientačnímu rozsahu W/kg. Klidnější model se tak může pohybovat přibližně kolem 100–180 W, sportovní model kolem 180–260 W a výkonnější akrobatický model může vyžadovat přibližně 260 W a více. Tyto hodnoty slouží pro prvotní orientaci; výslednou sestavu je nutné přizpůsobit konkrétnímu RC letadlu a ověřit podle parametrů motoru, vrtule, baterie a regulátoru.
Potřebuje akrobatické RC letadlo silnější motor než cvičný model stejné hmotnosti?
Obvykle ano, protože od akrobatického modelu očekáváme větší tahovou a výkonovou rezervu. Klidný cvičný model může být navržen především pro úsporný stabilní let, zatímco sportovní nebo 3D akrobat potřebuje zvládat prudké stoupání, zrychlení a náročnější manévry. Dvě stejně těžká letadla proto nemusí používat stejně výkonný pohon.
Je lepší použít silnější motor s rezervou?
Rozumná výkonová rezerva je užitečná, ale zbytečně velký motor nemusí být výhodou. Těžší motor může vyžadovat výkonnější regulátor otáček, větší baterii nebo jinou vrtuli, což může zvýšit celkovou letovou hmotnost a ovlivnit těžiště modelu. Cílem proto není instalovat co nejsilnější motor, ale správně dimenzovat celý pohon pro konkrétní model a způsob létání.
Stačí při výběru znát KV motoru?
Ne, samotná hodnota KV k výběru motoru nestačí. KV udává přibližný počet otáček motoru za minutu na jeden volt napájecího napětí při chodu bez zatížení, nikoliv výkon motoru. Je potřeba znát také podporované napětí, proudové a výkonové limity a doporučené vrtule. Nižší KV se často používá s větší vrtulí a vyšším napětím, zatímco vyšší KV může být vhodné pro vyšší otáčky a menší vrtuli. U vrtulových RC letadel se velmi často používají outrunner motory.
Mohu použít větší vrtuli pro získání vyššího tahu?
Větší vrtule může zvýšit tah, ale současně zpravidla zvýší zatížení motoru a proudový odběr. Podobný vliv může mít také změna stoupání vrtule. Proto není vhodné jednoduše namontovat největší RC vrtuli, která se na model vejde. Vycházejte z doporučení výrobce motoru pro konkrétní napájecí napětí a ideálně ověřte skutečný proudový odběr sestavy. Přetížený pohon může nadměrně zahřívat motor, regulátor i baterii.
Jak souvisí motor, baterie, regulátor a vrtule?
Všechny tyto komponenty tvoří jeden pohonný systém a jejich parametry se navzájem ovlivňují. Změna napětí RC baterie ovlivní otáčky motoru, změna vrtule jeho zatížení a proudový odběr a regulátor otáček musí být dimenzovaný na skutečný proud a napětí sestavy. Vyšší proudové označení regulátoru samo o sobě nezvyšuje výkon motoru – znamená především, jaké proudové zatížení je regulátor schopen zvládnout.
Co je při výběru motoru pro RC letadlo nejdůležitější?
Nejdůležitější je správně sladit celý pohonný systém s hmotností a charakterem letadla. Nejprve si ujasněte letovou hmotnost a požadovaný styl létání, podle nich zvolte potřebnou výkonovou úroveň a následně konkrétní motor, napětí baterie, vrtuli a ESC. Podle konstrukce budete potřebovat také vhodnou montáž motoru. Pokud nechcete jednotlivé komponenty vybírat samostatně, můžete se na BigHobby podívat také na motorová comba, u kterých jsou vybrané části pohonu sestavené do konkrétních kombinací.
