Vrtule patří mezi nejdůležitější součásti pohonné sestavy RC letadla. Výrazně ovlivňuje tah, rychlost, stoupavost, odběr proudu, zatížení motoru, délku letu i celkové letové vlastnosti modelu. Nevhodně zvolená vrtule může způsobit vyšší spotřebu energie, přehřívání pohonu, zbytečné vibrace nebo horší ovladatelnost.
Při výběru proto nestačí sledovat pouze průměr nebo vzhled vrtule. Důležitou roli hraje průměr, stoupání, materiál, směr otáčení, vyvážení i správná montáž. Teprve když všechny části pohonné sestavy spolupracují, může motor pracovat efektivně a bezpečně.
V tomto článku se dozvíte, jak jednotlivé parametry ovlivňují letové vlastnosti, podle čeho vrtuli vybírat, jak poznat nevhodně zvolený rozměr a na co si dát pozor při montáži.
Obsah článku
- Co znamená průměr a stoupání vrtule
- Jak číst označení RC vrtulí
- Pevné nebo sklopné vrtule?
- Jak průměr a stoupání ovlivňují letové vlastnosti
- Jak vybrat vrtuli podle motoru a pohonu
- Materiál vrtule
- Vyvážení vrtule a vibrace
- Montáž vrtule a kuželu
- Jak poznat špatně zvolenou vrtuli
- Nejčastější chyby při výběru
- Kontrola před prvním spuštěním
Co znamená průměr a stoupání vrtule
Rozměr vrtule se uvádí například jako 10 × 4,7, 11 × 5,5 nebo 13 × 6,5. První číslo označuje průměr vrtule v palcích, druhé číslo představuje stoupání.
Průměr určuje velikost kruhu, který vrtule při otáčení opisuje. Větší průměr znamená větší množství vzduchu, které vrtule při každé otáčce urychlí. Výsledkem bývá vyšší tah, ale také větší zatížení motoru, regulátoru i baterie.
Stoupání vyjadřuje teoretickou vzdálenost, o kterou by se vrtule posunula během jedné otáčky v ideálním prostředí bez prokluzu. Vyšší stoupání může přinést vyšší maximální rychlost, ale současně zvyšuje zatížení pohonu a nemusí být vhodné pro každý model.
Dvě vrtule se stejným průměrem se mohou chovat úplně odlišně. Například vrtule 10×4,7 a 10×8 mají stejný průměr, ale druhá má výrazně vyšší stoupání. První poskytne lepší tah při nižších rychlostech, zatímco druhá bude vhodnější pro rychlejší let.
• větší průměr = větší tah, ale také vyšší zatížení motoru
• větší stoupání = vyšší rychlost, ale větší nároky na výkon pohonu
• změna kteréhokoli z těchto parametrů ovlivňuje odběr proudu i chování modelu.
Jak číst označení RC vrtulí
Kromě rozměru se na vrtulích často objevují také písmena označující jejich určení nebo konstrukci. Význam se může mezi výrobci mírně lišit, ale některé zkratky se používají velmi často.
| Označení | Význam |
|---|---|
| E nebo EP | vrtule určená především pro elektromotory |
| SF | Slow Fly – vhodná pro pomalejší modely a nižší otáčky |
| MR | vrtule určená pro multikoptéry |
| CW / CCW | směr otáčení vrtule ve směru nebo proti směru hodinových ručiček |
Označení se může mezi jednotlivými výrobci lišit. Při výběru proto vždy zkontrolujte popis konkrétní vrtule a doporučené použití.

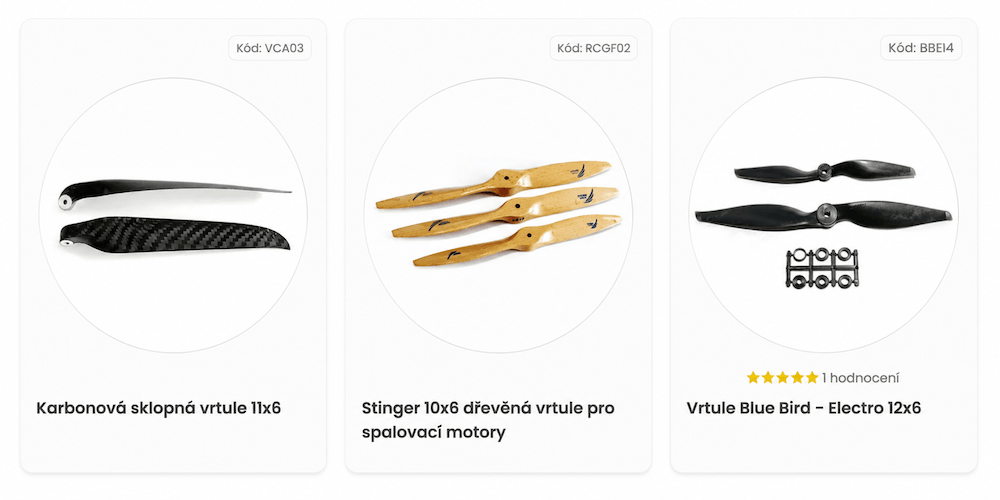

Pevné nebo sklopné vrtule?
Při výběru vrtule je důležité rozlišit, zda model používá pevnou, nebo sklopnou vrtuli. Obě varianty mají jiné konstrukční řešení a hodí se pro odlišné typy RC letadel.
| Typ vrtule | Typické použití | Hlavní výhoda |
|---|---|---|
| Pevná vrtule | sportovní modely, akrobatická letadla, cvičné modely a většina běžných motorových RC letadel | jednoduchá konstrukce a okamžitý tah po přidání plynu |
| Sklopná vrtule | větroně a elektrovětroně | nižší odpor vzduchu po vypnutí motoru |
- Pevná vrtule zůstává stále ve stejné poloze a používá se u většiny běžných RC letadel. Její výhodou je jednoduché uchycení, široký výběr rozměrů a přímý přenos výkonu motoru. Při přistání je však více vystavená kontaktu se zemí, zejména u modelů s malou světlou výškou.
- Sklopná vrtule se skládá ze samostatných listů upevněných ve sklopném unašeči. Po vypnutí motoru proudění vzduchu přitlačí listy podél trupu, čímž se sníží aerodynamický odpor a elektrovětroň může lépe klouzat. Po opětovném spuštění motoru se listy odstředivou silou rozevřou.
U sklopné vrtule je potřeba správně sladit délku a stoupání listů, rozměr unašeče, průměr hřídele motoru i šířku trupu. Listy se po sklopení nesmějí zachytávat o trup a po roztočení musí mít dostatek prostoru pro volný pohyb.
1. U běžného motorového, cvičného nebo akrobatického RC letadla zvolte pevnou vrtuli.
2. U elektrovětroně použijte sklopné listy se správným unašečem.
3. Ověřte doporučený rozměr pro použitý motor.
4. Zkontrolujte, že se sklopné listy mohou volně otevřít i přiložit k trupu.
5. Po montáži změřte odběr pohonu wattmetrem.
Jak průměr a stoupání ovlivňují letové vlastnosti
Správný rozměr vrtule závisí na typu modelu i stylu létání. Větší průměr obvykle poskytuje vyšší statický tah, což ocení například větroň při stoupání nebo pomalejší model při vzletu. Vyšší stoupání naopak více vyhovuje rychlejším modelům, které většinu letu tráví vyšší rychlostí.
Neznamená to ale, že větší vrtule automaticky znamená lepší výkon. Pokud motor nedokáže větší vrtuli dostatečně roztočit, zvýší se odběr proudu, motor se začne více zahřívat a výkon může naopak klesnout.
| Pokud chcete... | Obvykle pomůže... |
|---|---|
| vyšší tah při startu | větší průměr vrtule |
| vyšší maximální rychlost | větší stoupání |
| lepší stoupání modelu | správná kombinace průměru i stoupání |
| delší dobu letu | vrtule s nižším odběrem při zachování potřebného tahu |
Každá změna vrtule představuje kompromis mezi tahem, rychlostí, účinností a zatížením pohonné sestavy. Proto je vhodné měnit vždy pouze jeden parametr a následně sledovat chování modelu.
Vrtule musí odpovídat motoru, baterii i regulátoru
Rozměr vrtule přímo ovlivňuje proud, který motor odebírá. Větší průměr nebo vyšší stoupání vyžadují od motoru více práce, což se projeví vyšším odběrem, větší teplotou motoru, rychlejším vybíjením baterie i vyšším zatížením regulátoru.
U elektrických modelů musí motor, regulátor, baterie a vrtule tvořit správně sladěnou sestavu. Pokud vrtule překročí možnosti pohonu, může dojít k přehřívání, poklesu účinnosti nebo poškození některé části pohonné soustavy.
Pouze měření ukáže, zda motor, regulátor i baterie pracují v bezpečných mezích. Samotný zvuk motoru ani subjektivní pocit z výkonu nestačí k posouzení správně zvolené vrtule.
Stejně důležitý je výběr u spalovacích motorů. Příliš náročná vrtule může motor zatěžovat v nízkých otáčkách, zhoršit jeho reakci na plyn a bránit mu v dosažení vhodného pracovního rozsahu. Správný rozměr umožní motoru běžet plynule a využívat výkon bez zbytečného přetěžování.
Materiál vrtule: plast, dřevo nebo karbon
Materiál vrtule ovlivňuje její hmotnost, tuhost, odolnost proti poškození i celkové letové vlastnosti modelu. Žádná varianta není nejlepší pro všechny situace. Vhodný materiál závisí na velikosti modelu, výkonu pohonu i způsobu létání.
- Plastové vrtule patří mezi nejrozšířenější. Nabízejí dobrý poměr ceny, odolnosti a dostupnosti, proto se používají u většiny rekreačních elektrických modelů. Jsou vhodné jak pro začátečníky, tak pro běžné sportovní létání.

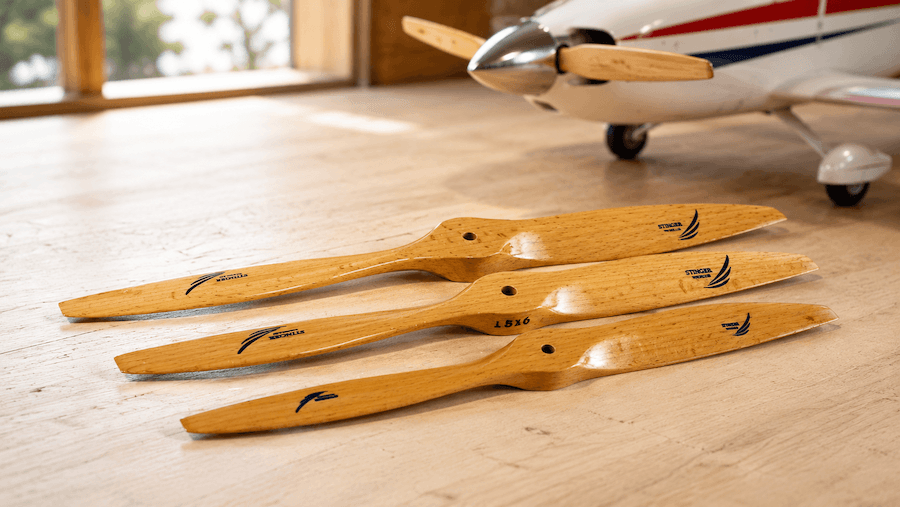

- Dřevěné vrtule bývají lehké, dobře vyvážené a často se používají u výkonnějších elektromotorů nebo spalovacích motorů. Vyžadují však pravidelnou kontrolu. Prasklina nebo poškození vláken nemusí být na první pohled dobře viditelné, přesto může výrazně oslabit pevnost vrtule.

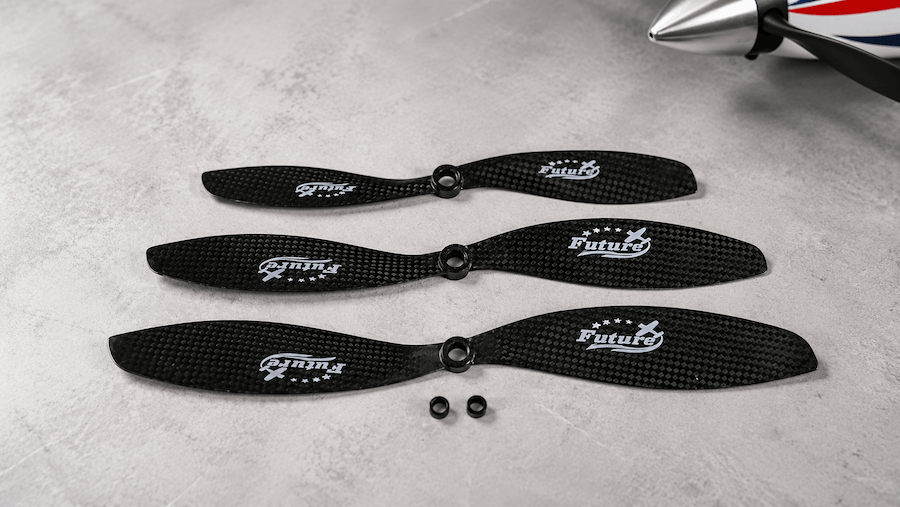

- Karbonové (uhlíkové) vrtule jsou velmi tuhé a přesné. Díky vysoké pevnosti se používají především u výkonných modelů a tam, kde jsou kladené vysoké nároky na přesnost řízení. Jejich nevýhodou je vyšší cena a také to, že po nárazu nemusí být poškození na první pohled patrné. Pokud se objeví prasklina, delaminace nebo jiné narušení materiálu, vrtuli dále nepoužívejte.
Výběr materiálu by měl odpovídat výkonu modelu i způsobu jeho používání. Pro běžné rekreační létání často plně postačí kvalitní plastová vrtule, zatímco výkonnější modely mohou využít výhod dřevěných nebo uhlíkových vrtulí.
Vyvážení vrtule a vibrace
Správně vyvážená vrtule se otáčí plynule a bez nadměrných vibrací. Pokud je jeden list těžší než druhý nebo není vrtule správně usazená, vznikají vibrace, které zatěžují motor, ložiska, unašeč, trup modelu i elektroniku.
Nevyváženost se nemusí projevit jen vyšší hlučností. Model může být ve vzduchu méně klidný, kamera může vytvářet roztřesený obraz a dlouhodobé vibrace mohou postupně uvolňovat spoje nebo poškozovat ložiska motoru.
Ani nová vrtule nemusí být dokonale vyvážená. Zejména u větších nebo výkonnějších modelů se proto vyplatí zkontrolovat její vyvážení ještě před prvním použitím.
Pokud se po výměně vrtule objeví vibrace, nehledejte příčinu pouze ve vyvážení. Problém může způsobovat také poškozený unašeč, špatně usazený kužel, ohnutá hřídel motoru nebo vrtule nasazená nesprávným způsobem.
Než začnete vrtuli vyvažovat, zkontrolujte postupně:
• správné usazení vrtule na unašeči
• dotažení matice nebo unašeče
• kužel a jeho vystředění
• ohnutí hřídele motoru
• případné poškození vrtule po předchozím kontaktu se zemí.
Správná montáž vrtule a kuželu
Vrtule, unašeč, hřídel i kužel musí být vzájemně rozměrově kompatibilní. Vrtule musí být nasazená rovně, bez vůle a přesně dosednout na unašeč. I malá nepřesnost může způsobit házení vrtule a vznik vibrací.
Při montáži věnujte pozornost také orientaci vrtule. Většina vrtulí má přední stranu označenou nápisy nebo logem výrobce. Pokud je vrtule namontovaná obráceně, výrazně klesne její účinnost a model bude mít mnohem menší tah.
Kužel zakrývá uchycení vrtule a současně zlepšuje proudění vzduchu kolem přední části modelu. Musí být správně vycentrovaný a nikde nesmí zachytávat o vrtuli ani trup modelu.
Po dotažení vrtuli několikrát pomalu otočte rukou. Ověřte, že se nikde nedotýká trupu, krytu motoru ani kuželu a že se kužel otáčí soustředně bez viditelného házení.
✔ vrtule správně dosedá na unašeč
✔ vrtule je namontovaná správným směrem
✔ matice je dotažená přiměřenou silou
✔ kužel se otáčí soustředně
✔ vrtule se nikde nedotýká trupu ani krytu motoru.
Jak poznat, že je vrtule špatně zvolená
Ne každá nevhodně zvolená vrtule způsobí problém okamžitě. Často se projeví až během letu nebo po několika minutách provozu vyšší teplotou motoru, větším odběrem proudu nebo horšími letovými vlastnostmi.
| Projev | Možná příčina |
|---|---|
| Motor se přehřívá | Příliš velký průměr nebo vysoké stoupání vrtule. |
| Model má malý tah při startu | Nevhodný průměr nebo příliš malé otáčky motoru. |
| Model letí pomalu, ale motor je hodně zatížený | Motor nedokáže zvolenou vrtuli efektivně roztáčet. |
| Po výměně vznikly vibrace | Nevyvážená vrtule, poškozený kužel, unašeč nebo hřídel. |
| Výrazně kratší doba letu | Vyšší odběr způsobený nevhodně zvolenou vrtulí. |
1. Ověřte doporučený rozměr pro motor.
2. Měňte vždy pouze jeden parametr (průměr nebo stoupání).
3. Změřte odběr wattmetrem.
4. Zkontrolujte teplotu motoru, regulátoru i baterie.
5. Teprve potom vyhodnoťte, jestli nová vrtule skutečně přinesla zlepšení.
Nejčastější chyby při výběru vrtule
- Velmi častou chybou je snaha zvýšit výkon pouze montáží větší vrtule. Vyšší tah sice může krátkodobě vzrůst, současně ale roste odběr proudu i zatížení celé pohonné soustavy. Pokud motor nebo regulátor nemají dostatečnou rezervu, může se pohon přehřívat a jeho životnost se zkrátí.
- Stejně problematické bývá příliš vysoké stoupání. Model může být rychlejší, ale při startu nebo pomalejším letu ztratí část tahu a motor pracuje ve větší zátěži.
- Chyby vznikají také při montáži. Špatně usazená vrtule, nevhodný unašeč nebo házející kužel mohou způsobit vibrace i tehdy, když je samotná vrtule správně zvolená.
Bezpečnost při práci s vrtulí
Rotující vrtule představuje jednu z nejnebezpečnějších částí RC modelu. I menší elektromotor dokáže při vysokých otáčkách způsobit vážné poranění.
Veškeré nastavování modelu provádějte s odpojenou pohonnou baterií nebo vypnutým motorem. Při prvním spuštění po výměně vrtule stůjte vždy mimo rovinu otáčení vrtule a model pevně zajistěte proti pohybu.
Po každém kontaktu vrtule se zemí proveďte důkladnou kontrolu. I drobná prasklina nebo poškození může při vysokých otáčkách vést k roztržení vrtule.
Kontrola před prvním letem
Před prvním spuštěním pohonu zkontrolujte:
✔ správný průměr a stoupání vrtule
✔ vrtule není prasklá ani poškozená
✔ správný směr montáže
✔ pevné dotažení vrtule i kuželu
✔ vrtule se volně otáčí a nikde nedrhne
✔ kužel nehází
✔ odběr odpovídá možnostem motoru, regulátoru i baterie
✔ motor se při zkoušce nepřehřívá
✔ po spuštění nevznikají nadměrné vibrace
Správná vrtule znamená lepší let i delší životnost pohonu
Výběr vrtule není jen otázkou rozměru. O letových vlastnostech rozhoduje správná kombinace průměru, stoupání, materiálu, kvalitní montáže i sladění s motorem, regulátorem a baterií.
Dobře zvolená vrtule poskytne potřebný tah, nebude zbytečně přetěžovat pohonnou soustavu a umožní modelu létat bezpečněji i efektivněji. Pokud při změnách rozměrů vždy změříte odběr, zkontrolujete vibrace a budete sledovat teplotu pohonu, výrazně snížíte riziko poškození modelu i jeho elektroniky.
Autor článku: Katerina Kralova
Nejčastější dotazy k výběru vrtule pro RC letadlo
Co znamenají rozměry RC vrtule, například 10 × 4,7?
První číslo označuje průměr vrtule a druhé její stoupání, zpravidla v palcích. Vrtule 10 × 4,7 má tedy průměr 10 palců a teoretické stoupání 4,7 palce na jednu otáčku. Větší průměr obvykle znamená více statického tahu, ale také vyšší zatížení pohonu. Vyšší stoupání může podpořit rychlejší let, současně však zvyšuje nároky na výkon motoru. Při výběru RC vrtule proto sledujte oba údaje společně.
Jak vybrat správný průměr a stoupání vrtule?
Nejbezpečnější je vycházet z doporučení výrobce motoru nebo konkrétního RC letadla. Pro pomalejší modely, vzlet a stoupání se obvykle používá vrtule s větším průměrem a menším stoupáním. Rychlejší modely mohou využít větší stoupání, pokud jej pohonná sestava zvládne. Větší vrtule ale není automaticky lepší. Při změně rozměru se může výrazně zvýšit proudový odběr, teplota elektrického motoru, regulátoru i baterie.
Jaký je rozdíl mezi pevnou a sklopnou vrtulí?
Pevné RC vrtule se používají u většiny motorových, cvičných, sportovních a akrobatických letadel. Mají jednoduchou konstrukci a poskytují tah ihned po přidání plynu. Sklopné vrtule jsou typické pro elektrovětroně. Po vypnutí motoru se jejich listy přiloží k trupu a sníží odpor při klouzání. U sklopné vrtule je nutné správně sladit listy, trámec, kužel, průměr motorové hřídele a šířku trupu.
Jak poznat, že je vrtule pro pohon příliš velká?
Varovným signálem může být nadměrné zahřívání motoru, regulátoru otáček nebo baterie, pokles výkonu, krátká doba letu a nezvykle vysoký proudový odběr. Samotný zvuk motoru ani pocitově silnější tah nejsou spolehlivým měřítkem. Po změně průměru, stoupání nebo napětí baterie je vhodné pohonnou sestavu přeměřit wattmetrem. Naměřený proud nesmí překročit limity motoru, regulátoru, RC baterie ani vrtule.
Je lepší plastová, dřevěná, nebo karbonová vrtule?
Záleží na velikosti modelu, výkonu pohonu a způsobu létání. Plastové vrtule jsou dostupné, odolné a vhodné pro běžné rekreační modely. Dřevěné vrtule bývají lehké a často se používají také u výkonnějších elektromotorů nebo spalovacích motorů, vyžadují však pečlivou kontrolu prasklin a poškozených vláken. Karbonové vrtule jsou velmi tuhé a přesné, ale po nárazu mohou mít obtížně viditelné poškození. Prasklou, deformovanou nebo delaminovanou vrtuli nikdy znovu nepoužívejte.
Proč je důležité vrtuli vyvážit?
Nevyvážená vrtule vytváří vibrace, které zatěžují hřídel, ložiska, motorovou montáž, trup i palubní elektroniku. Mohou také postupně uvolňovat šroubové spoje a zhoršovat letové vlastnosti modelu. Pokud se vibrace objeví po výměně vrtule, zkontrolujte vedle jejího vyvážení také správné usazení na unašeči, vystředění RC kuželu, dotažení matice a případné ohnutí hřídele. Po kontaktu vrtule se zemí proveďte důkladnou kontrolu před dalším spuštěním.
Jak správně namontovat vrtuli na RC letadlo?
Vrtule musí přesně odpovídat unašeči a průměru hřídele, být nasazená bez vůle a dotažená podle konstrukce použitého uchycení. Přední strana vrtule bývá obvykle označena logem nebo rozměrem a má směřovat dopředu ve směru letu. Obráceně nasazená vrtule se sice může otáčet, ale vytváří výrazně menší tah. Po montáži ji pomalu protočte rukou a ověřte, že se nedotýká kuželu, krytu motoru ani trupu. Pro přesnou úpravu montážních otvorů lze využít vrtací šablony na vrtule.
Co je vhodné dokoupit k vrtuli pro RC letadlo?
Podle typu pohonu můžete potřebovat kompatibilní RC kužel nebo unašeč, náhradní vrtuli stejného rozměru, vrtací šablonu a vybavení pro kontrolu odběru pohonu. Hodit se mohou také měřidla a wattmetry, s nimiž ověříte průměr hřídele, rozměry unašeče nebo elektrické zatížení sestavy. Vrtuli vždy vybírejte společně s motorem, regulátorem a baterií, nikoliv jako samostatný díl bez ohledu na parametry pohonu.
