Když se RC letadlo vzdálí, jeho silueta se zmenšuje a rozeznat směr letu nebo natočení modelu může být obtížnější. Navigační světla dávají pilotovi další orientační body – rozdílné barvy pomáhají rozlišit levou a pravou stranu, záblesková světla zvýrazní model a přistávací světla doplní osvětlení přední části.
U maket a polomaket mají světla ještě druhou úlohu. Správně rozmístěná sestava dokáže napodobit osvětlení skutečného letadla a dodat modelu za letu úplně jiný vzhled. Aby ale osvětlení fungovalo, jak má, záleží na typu světel, jejich rozmístění, napájení, způsobu ovládání i vedení kabeláže.
Ukážeme si, jak jednotlivé druhy světel rozlišit, kam je na modelu umístit, co zkontrolovat před zapojením a jak celou sestavu vyzkoušet ještě před prvním letem.
Ilustrační obrázek vytvořen pomocí AI
Obsah článku
- K čemu slouží navigační světla na RC letadle?
- Jaké typy světel se na RC letadlech používají?
- Proč je vlevo červené a vpravo zelené světlo?
- Kam navigační a další světla na RC letadle umístit?
- Jak vybrat světelnou sadu pro RC letadlo?
- Jak navigační světla na RC letadle zapojit?
- Jak ovládat světla z RC vysílače?
- Jak vést kabeláž křídlem a trupem?
- Jak napájení světel ovlivní ostatní elektroniku?
- Může osvětlení ovlivnit hmotnost a těžiště modelu?
- Jaké chyby se při instalaci světel objevují nejčastěji?
- Co zkontrolovat před prvním letem se světly?
K čemu slouží navigační světla na RC letadle?
Navigační osvětlení pomáhá pilotovi rozpoznat orientaci modelu ve vzduchu. Když vidíte rozdílně barevná světla na jednotlivých stranách letadla, získáváte další informaci o tom, jak je model natočený.
Význam světel roste se vzdáleností a za horších světelných podmínek, kdy už samotný tvar letadla nemusí být tak dobře čitelný. Osvětlení ale nenahrazuje vizuální kontakt s modelem. Pilot stále potřebuje sledovat celé letadlo a prostor kolem něj.
U maket a polomaket se přidává také věrnější napodobení skutečného letadla. Navigační, záblesková a přistávací světla pak nejsou jeden typ osvětlení, ale jednotlivé části světelné soustavy s rozdílnou funkcí.
Některé poziční světelné sady nejsou určené jen pro RC letadla. Podle konstrukce je lze použít také na drony, multikoptéry, lodě nebo RC auta. U letadel je ale důležité hlavně správné rozmístění barev, viditelnost a orientace modelu.
Jaké typy světel se na RC letadlech používají?
Na RC letadle se můžete setkat s několika druhy světel. Nemají stejnou funkci a podle zvolené sestavy se může lišit i jejich počet, umístění a způsob svícení.
- Navigační světla barevně rozlišují levou a pravou stranu letadla a pomáhají s orientací.
- Záblesková světla pravidelnými světelnými impulzy zvýrazňují model.
- Anti-kolizní světlo napodobuje červený výstražný maják skutečných letadel.
- Přistávací světla jsou orientována dopředu a u RC modelu mají výrazný maketový efekt zejména při přiblížení.
Kompletní světelná sestava tak může kombinovat několik různých funkcí. Navigační světla jsou jen jednou částí celé světelné soustavy modelu.
| Typ světla | Typická barva | Umístění | Hlavní funkce |
|---|---|---|---|
| Navigační | červená / zelená | levá / pravá strana, obvykle konce křídel | orientace modelu |
| Zadní navigační | bílá | ocasní část | orientace při pohledu zezadu |
| Zábleskové | obvykle bílá | podle světelné sestavy | zvýraznění modelu |
| Anti-kolizní | červená | trup podle konstrukce modelu | maketové výstražné osvětlení |
| Přistávací | bílá | přední část nebo křídlo | světlo orientované dopředu |
Proč je vlevo červené a vpravo zelené světlo?
U leteckých navigačních světel se používá jednoduché barevné rozlišení: na levé straně letadla je červené světlo a na pravé zelené. Díky tomu lze podle viditelné barvy lépe poznat, kterou stranu letadla pozorujete.
Směrem dozadu se používá bílé světlo. Na RC modelu tak rozdílné barvy nevytvářejí jen efektní osvětlení, ale poskytují pilotovi vizuální informaci o natočení letadla.
- červená – levá strana,
- zelená – pravá strana,
- bílá – zadní část letadla.
Ilustrační obrázek vytvořen pomocí AI
Kam navigační a další světla na RC letadle umístit?
Navigační světla potřebují být viditelná ze směrů, ve kterých mají pomáhat s orientací. Červené a zelené světlo proto patří k levé a pravé straně letadla, typicky do oblasti konců křídel. Zadní bílé světlo může být umístěné v ocasní části.
Jinou polohu mají světla s jinou funkcí. Přistávací světla směřují dopředu, zatímco záblesková nebo anti-kolizní světla musí být umístěna tak, aby je konstrukce letadla zbytečně nezakrývala.
Před definitivní montáží je vhodné světla provizorně připojit a model si prohlédnout zepředu, zezadu, z obou boků a šikmo. Světlo může na pracovním stole působit výrazně, ale po změně úhlu ho zakryje křídlo, trup nebo ocasní plocha.

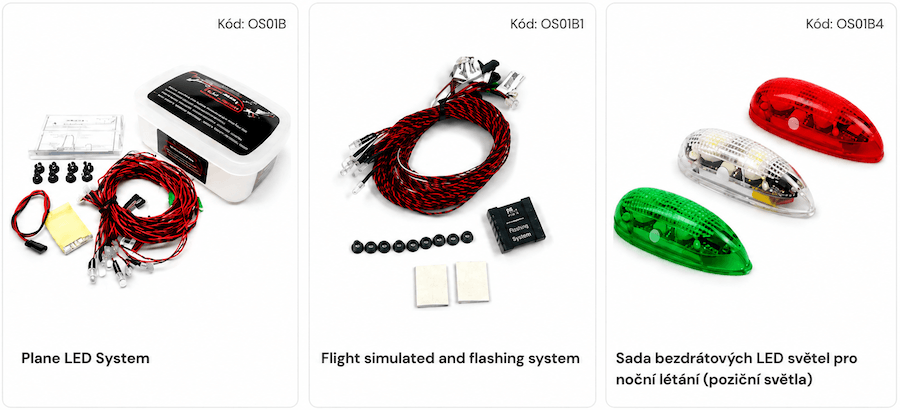

Jak vybrat světelnou sadu pro RC letadlo?
Nejdříve si určete, zda chcete především lepší orientaci modelu, maketové osvětlení, nebo kombinaci obojího. Podle toho se liší potřebný počet a typ světel i nároky na jejich ovládání.
Světelné systémy mohou být drátové s řídicí jednotkou, ale také bezdrátové s vlastním akumulátorem přímo v jednotlivých světlech. U bezdrátové varianty odpadá vedení kabeláže křídlem a trupem i napájení z palubní elektroniky modelu.
- počet a typ LED světel,
- napájecí napětí,
- zda jde o drátový, nebo bezdrátový systém,
- způsob připojení k RC soupravě, pokud ho systém využívá,
- možnost ovládání z vysílače,
- dostupné režimy svícení,
- u drátového systému délku kabeláže vzhledem k rozpětí a konstrukci modelu,
- rozměry a hmotnost řídicí jednotky, akumulátorů a dalšího příslušenství.
U drátové kompletní sady je výhodou, že světla, řídicí jednotka a kabeláž tvoří jeden systém. Nemusíte samostatně kombinovat jednotlivé LED a řešit, zda spolu různé části sestavy budou správně fungovat. Bezdrátová světla naopak mohou mít vlastní integrované akumulátory a obejdou se bez kabeláže vedené modelem.
➝ Navigační světla pro RC letadla
Jak navigační světla na RC letadle zapojit?
Konkrétní zapojení drátové varianty se řídí použitou světelnou sadou, proto je potřeba vycházet z jejího schématu a návodu. U systému s řídicí jednotkou se jednotlivá světla připojují do odpovídajících výstupů modulu a ten se následně propojí s elektronikou modelu.
To, že konektor fyzicky pasuje, ještě neznamená, že lze světelný systém bezpečně připojit k libovolnému zdroji. Před připojením vždy ověřte požadované vstupní napětí konkrétní světelné sady.
Drátovou světelnou soustavu nejdříve sestavte a vyzkoušejte mimo definitivní uložení v modelu. Ověřte jednotlivá světla a jejich režimy a až potom kabeláž ukládejte do křídel a trupu.

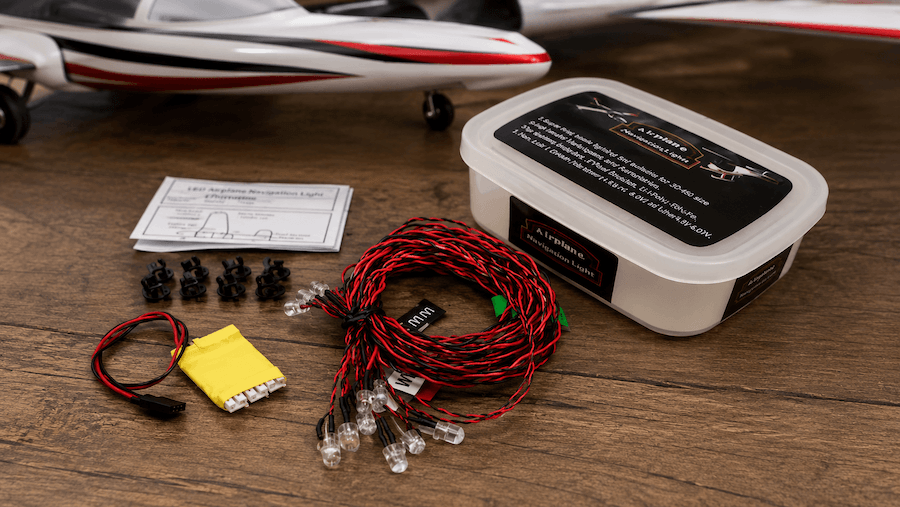

LED systém pro letadla zobrazený v AI vytvořeném ilustračním prostředí
Jak ovládat světla z RC vysílače?
Pokud to světelný systém umožňuje, lze jeho řídicí jednotku propojit s volným kanálem přijímače. Přepínačem na vysílači potom můžete měnit funkce, které daný modul podporuje.
Podle konkrétní sestavy může jít o zapnutí a vypnutí světel nebo o přepínání několika světelných režimů. Některé systémy tak dokážou měnit kombinace navigačních, zábleskových a dalších světel bez nutnosti zasahovat do modelu.
Než začnete nastavovat RC vysílač, zjistěte, jakým způsobem konkrétní řídicí jednotka reaguje na daný kanál. Jednotlivé světelné systémy nemusí mít stejné možnosti ovládání.
Jak vést kabeláž křídlem a trupem?
U drátových světel na koncích křídel může být kabeláž poměrně dlouhá. Vodiče proto veďte tak, aby nezasahovaly do serv, táhel ani jiných pohyblivých částí a nemohly se během používání prodřít o ostrou hranu konstrukce.
U děleného křídla myslete na to, že ho budete znovu sundávat. Spojovací konektory musí být dostupné a kabel by při každém rozebrání modelu neměl být namáhán tahem.
Řídicí jednotku i volnou kabeláž v trupu zajistěte proti pohybu. Součást, která se při letu volně přesouvá uvnitř modelu, může namáhat konektory a vodiče nebo zasáhnout do mechaniky řízení.
Jak napájení světel ovlivní ostatní elektroniku?
U světel napájených z palubní elektroniky představuje světelný systém další elektrický odběr. Před zapojením proto nestačí znát pouze jeho napětí – je potřeba vědět také kolik proudu světelná sestava odebírá a odkud bude napájena.
Pokud je systém napájen společně s přijímačem a servy, musí mít napájení dostatečnou rezervu pro celou palubní elektroniku. Problém se nemusí projevit při rozsvícení samotných LED na stole, ale až při současném pohybu několika serv a zatížení dalších částí modelu.
Pokud se po připojení světel objeví cukání serv, výpadky nebo nestabilní chování elektroniky, zkontrolujte napájení, konektory, odběr světelné sestavy a možnosti použitého BECu. Bezdrátová světla s vlastním akumulátorem palubní napájení modelu tímto odběrem nezatěžují.
Může osvětlení ovlivnit hmotnost a těžiště modelu?
Ano, zejména u lehčích RC modelů. Kromě samotných LED přidáváte do modelu také kabeláž, konektory, řídicí jednotku nebo vlastní akumulátory světel. U většího modelu může být jejich hmotnost zanedbatelná, u lehkého RC letadla už ale stojí za kontrolu.
Důležité není jen to, kolik celá sestava váží, ale také kam jednotlivé části umístíte. Řídicí jednotka, další baterie nebo bezdrátové světlo s vlastním akumulátorem umístěné daleko od těžiště může mít na vyvážení modelu větší vliv než stejně těžká součást uložená blízko jeho středu.
Po dokončení instalace proto znovu zkontrolujte těžiště modelu podle doporučení výrobce. Pokud jste kvůli světlům přidali větší množství kabeláže, samostatné napájení nebo několik světel s vlastními akumulátory, nespoléhejte na to, že původní vyvážení zůstalo automaticky stejné.
Jaké chyby se při instalaci navigačních světel objevují nejčastěji?
Prohozené červené a zelené světlo
- Červené světlo patří na levou a zelené na pravou stranu. Jejich prohozením znehodnotíte orientační funkci barevného rozlišení.
Světlo zakryté konstrukcí
- LED světlo může být dostatečně výkonné, ale pokud při určitém natočení zmizí za křídlem, trupem nebo ocasní plochou, pilot z něj potřebnou informaci nedostane.
Nezajištěná kabeláž
- U drátového systému se mohou volné vodiče dostat k servům nebo táhlům, namáhat konektory nebo se poškodit o hrany konstrukce. To může vést k poruše osvětlení, a pokud kabeláž zasáhne do pohybu serv nebo táhel, také k omezení řízení modelu.
Nesprávné napájecí napětí
- Pokud světelnou sadu připojíte k vyššímu napětí, než pro jaké je určená, můžete poškodit LED světla nebo řídicí jednotku. Před zapojením proto vždy zkontrolujte, jaké napětí konkrétní sada vyžaduje, a nepřipojujte ji ke zdroji jen podle toho, že konektor pasuje.
Nedostatečná rezerva napájení
- Pokud jsou světla napájena z palubní elektroniky, pracují společně s přijímačem, servy a dalšími komponenty. Při současném zatížení se může projevit problém, který při samostatném testu LED nebyl vidět. Proto před letem vyzkoušejte světla současně s pohybem serv a ověřte, že napájení zvládá celkový odběr. Pokud nemá dostatečnou rezervu, je potřeba upravit způsob napájení světel nebo použít samostatný zdroj.
Definitivní montáž bez předchozího testu
- Světla neupevňujte definitivně dříve, než ověříte jejich funkci, režimy a viditelnost. U drátového systému navíc zkontrolujte správnou spolupráci s elektronikou modelu.
Co zkontrolovat před prvním letem se světly?
Po dokončení instalace vyzkoušejte celý model na zemi se zapnutým osvětlením. U systému napájeného z modelu nejde jen o kontrolu samotných LED, protože světelná soustava v této chvíli pracuje společně s ostatní elektronikou letadla.
- červené navigační světlo svítí vlevo a zelené vpravo
- všechna světla jsou viditelná z požadovaných směrů
- všechny dostupné režimy světel fungují
- u systému ovládaného z vysílače reaguje ovládání správně
- světla, kabely a konektory jsou bezpečně zajištěné
- u drátového systému se kabeláž nedostane do serv nebo táhel
- u systému napájeného z modelu fungují serva normálně i se zapnutými světly
- u systému napájeného z modelu nedochází při současném zatížení elektroniky k výpadkům
- po instalaci zůstalo správně nastavené těžiště modelu
Sada bezdrátových LED světel pro noční létání (poziční světla) zobrazená v AI vytvořeném ilustračním prostředí
Dobře instalovaná světla musí fungovat společně s celým modelem
Navigační osvětlení může RC letadlu pomoci s orientací ve vzduchu a u maket zároveň výrazně zlepšit jeho vzhled. Nestačí ale jen rozmístit několik LED podle barev. Světla musí být dobře viditelná, správně napájená a bezpečně upevněná. U drátových systémů navíc kabeláž nesmí překážet mechanice ani zatěžovat elektroniku modelu.
Nejdříve proto vyberte vhodný typ světelné sestavy a před definitivní montáží ji vyzkoušejte. U drátového systému zkontrolujte také uložení vodičů, napájení a spolupráci s palubní elektronikou. U bezdrátových světel věnujte pozornost jejich upevnění a nabití vlastních akumulátorů. Po dokončení instalace zkontrolujte také těžiště modelu.
➝ Prohlédněte si navigační světla pro RC letadla a vyberte sestavu podle způsobu zapojení a požadovaných světelných funkcí.
Autor článku: Katerina Kralova
Nejčastější dotazy na navigační světla pro RC letadla
Jak vybrat navigační světla pro RC letadlo?
Nejdříve si ujasněte, zda chcete světla hlavně pro lepší orientaci modelu ve vzduchu, pro maketový vzhled, nebo obojí. Při výběru sledujte počet a typ LED, napájecí napětí, způsob ovládání, délku kabeláže a hmotnost celé sestavy. U drátových systémů bývá součástí řídicí jednotka a kabeláž, zatímco bezdrátová světla mohou mít vlastní akumulátor. Kompletní sady najdete mezi navigačními světly pro RC letadla.
Jaké barvy navigačních světel patří na levou a pravou stranu letadla?
Stejně jako u skutečných letadel se používá červené navigační světlo na levé straně a zelené na pravé straně. V zadní části bývá bílé světlo. Toto rozložení není jen maketovým detailem – při letu může pilot podle viditelné barvy lépe poznat, jak je RC letadlo natočené. Kromě pozičních světel se mohou používat také bílé zábleskové LED, červené anti-kolizní světlo a přistávací světla směřující dopředu.
Kam navigační světla na RC letadle umístit?
Červené a zelené poziční světlo se obvykle umisťuje na levou a pravou stranu letadla, typicky poblíž konců křídel. Bílé zadní světlo patří do ocasní části, přistávací světla směřují dopředu a záblesková nebo anti-kolizní světla by měla být umístěna tak, aby je trup nebo křídla zbytečně nezakrývaly. Před definitivním upevněním je vhodné světla provizorně rozsvítit a model si prohlédnout zepředu, zezadu i z boků.
Jak navigační LED světla na RC letadle zapojit?
Konkrétní zapojení závisí na použité světelné sadě. U systémů s řídicí jednotkou se jednotlivá LED připojují do odpovídajících výstupů modulu a ten se následně propojí s elektronikou modelu. To, že konektor mechanicky pasuje, ještě neznamená elektrickou kompatibilitu – vždy zkontrolujte požadované napájecí napětí a zapojení podle návodu. Celou sestavu je vhodné nejprve vyzkoušet mimo model a teprve poté definitivně uložit kabeláž do křídel a trupu.
Lze navigační světla ovládat z RC vysílače?
Ano, pokud to konkrétní světelný systém podporuje. Řídicí jednotku lze zpravidla propojit s volným kanálem RC přijímače a z RC vysílače potom světla zapínat, vypínat nebo přepínat jejich režimy. Před zapojením si ověřte, kolik volných kanálů máte a jaké funkce konkrétní světelný modul nabízí, protože jednotlivé systémy se mohou způsobem ovládání lišit.
Může LED osvětlení ovlivnit napájení serv a přijímače?
Ano. Pokud jsou světla napájena ze stejné palubní elektroniky jako přijímač a RC serva, představují další elektrický odběr. Napájení proto musí mít dostatečnou rezervu pro současný provoz světel, přijímače i všech serv. Nedostatečné napájení se může projevit například cukáním serv, výpadky přijímače nebo nestabilním chováním elektroniky při vyšším zatížení. Bezdrátová světla s vlastním akumulátorem palubní napájení tímto odběrem nezatěžují.
Jak vést kabeláž navigačních světel křídlem a trupem?
Vodiče veďte tak, aby nezasahovaly do serv, táhel ani dalších pohyblivých částí a nemohly se prodřít o ostré hrany konstrukce. U děleného křídla myslete také na jeho pravidelné sundávání – spojovací konektory by měly zůstat snadno přístupné a kabeláž nesmí být při rozebírání namáhána tahem. Řídicí jednotku i volné vodiče v trupu pevně zajistěte, aby se během letu neposouvaly a nenarážely do mechanismu řízení.
Co se vyplatí dokoupit k navigačním světlům pro RC letadlo?
Podle konkrétní instalace se může hodit kompatibilní RC přijímač s volným kanálem, vhodný RC vysílač pro ovládání světelných funkcí nebo další LED osvětlení a zvukové systémy pro RC modely. Pokud osvětlení doplňujete při stavbě nebo úpravě modelu, můžete vybírat také z RC letadel a dalšího příslušenství pro letecké modelářství. Před nákupem vždy zkontrolujte napětí, způsob připojení a hmotnost doplňků, aby byla celá sestava vzájemně kompatibilní.
