V RC technice se dá spousta věcí vyladit později. Konektor mezi ně ale nepatří. Je to drobnost, která na první pohled nevypadá důležitě, jenže právě ona rozhoduje o tom, jestli bude zapojení držet, nepřehřívat se a fungovat bez zbytečných ztrát. Když se v konektorech člověk nevyzná, snadno sáhne po řešení, které sice „nějak pasuje“, ale při vyšším zatížení začne být slabým místem celé sestavy. Stačí si přitom ujasnit několik základních věcí a výběr najednou přestane působit chaoticky.
Jak vybrat konektor podle proudu a typu modelu?
Základní pravidlo je jednoduché: čím vyšší zatížení v sestavě čekáte, tím důležitější je zvolit konektor s dostatečnou rezervou. Nejde jen o to, aby konektor šel zapojit. Musí také bezpečně přenést proud, dobře držet a zbytečně se nezahřívat.
🔌 XT60 dává smysl tam, kde je potřeba kompaktnější konektor pro střední zatížení a kde není nutné sahat po zbytečně robustním řešení. Výhodou je menší provedení, které se lépe vejde do omezeného prostoru.
Hodí se:
- pro menší a střední modely
- tam, kde odběr není na hraně možností sestavy
- v případech, kdy je v modelu málo místa
- tam, kde je důležité lehčí a skladnější zapojení
- v situacích, kdy je potřeba rozumný kompromis mezi velikostí a zatížitelností

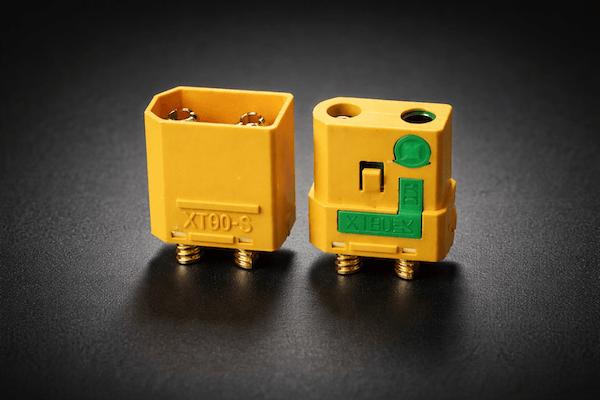

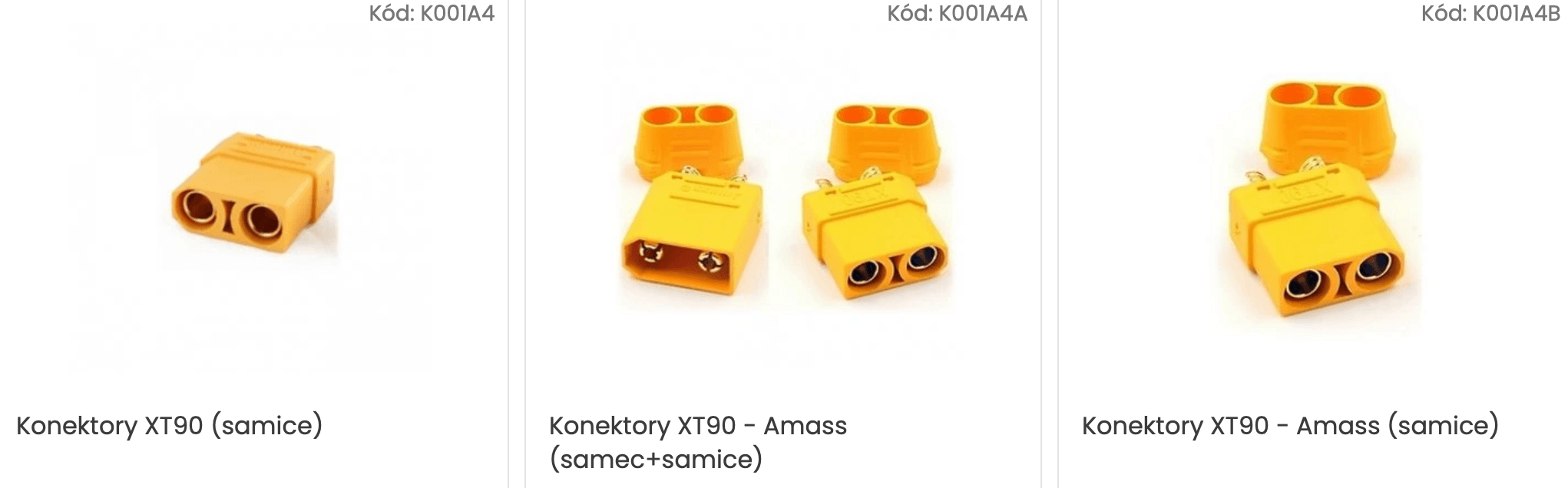

🔌 XT90 se hodí tam, kde je potřeba vyšší proudová rezerva a robustnější spoj. Větší provedení dává větší jistotu u víc namáhaných sestav, ale neznamená to automaticky, že je vždy lepší volbou. V menším modelu může být zbytečně velký a nepraktický.
Větší smysl má:
- pro výkonnější auta, větší letadla nebo sestavy s vyšším odběrem
- tam, kde zapojením tečou vyšší proudy a je vhodné mít větší rezervu
- v případech, kdy konektor nemá být slabším místem celé sestavy
- tam, kde bude zapojení víc namáhané
- v situacích, kdy je potřeba robustnější spoj s větší jistotou při provozu

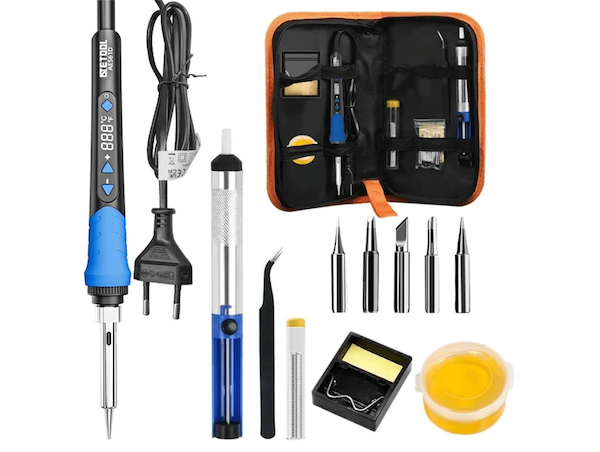

Jak pájet konektory krok za krokem, aby spoj opravdu držel?
Pájení konektorů nemusí být složité, pokud má člověk jasno v jednotlivých krocích. Největší chyby nevznikají kvůli nedostatku teorie, ale kvůli spěchu.
Postup je jednoduchý:
- odizolovat vodič jen v takové délce, jaká je opravdu nutná
- pocínovat vodič i samotný kontakt
- spojit vodič s kontaktem
- pohlídat, aby cín vytvořil čistý a souvislý spoj, ne velkou hmotu kolem konektoru
- po vychladnutí zkontrolovat, že spoj drží pevně a nikde se nehýbe
- nakonec vše zaizolovat, nejlépe smršťovací bužírkou
U pájení konektorů se vyplácí pracovat po jednom vodiči a po každém kroku si znovu ověřit polaritu. Právě tohle je nejjednodušší cesta, jak předejít chybám, které se pak těžko opravují.
Jaké chyby se při pájení konektorů dělají nejčastěji?
Při pájení konektorů stačí malá chyba a problém je na světě. Nejčastěji jde o tyto situace:
- studený spoj, který na pohled nemusí vypadat vyloženě špatně, ale elektricky není v pořádku, zvyšuje odpor a při zatížení se zahřívá
- špatná polarita, která může poškodit elektroniku hned při prvním zapojení
- zkrat při práci, ke kterému stačí příliš dlouze odizolované vodiče, nepozornost při pájení nebo špatně oddělené kontakty
- slabé mechanické zajištění spoje, kdy je konektor zapojený správně, ale vodič není dobře usazený a časem se začne uvolňovat
Právě proto se u konektorů nevyplácí dělat věci napůl. Nestačí, že to „nějak drží“. Spoj musí být správně udělaný elektricky i mechanicky.

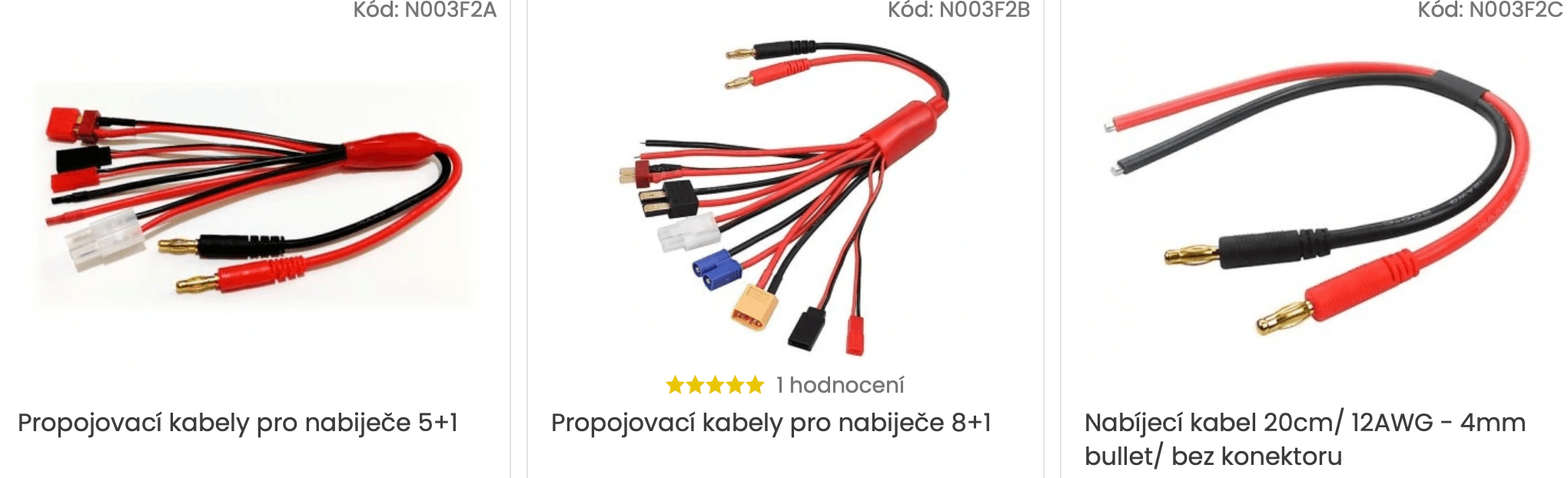

Kdy má smysl použít hotové nabíjecí a vybíjecí kabely?
Ne každé zapojení má smysl řešit pájením od nuly. Když potřebujete rychle propojit nabíječku, baterii nebo dvě odlišná zakončení, bývá praktičtější sáhnout po hotovém řešení. Ušetří to čas, zmenší riziko chyby a dává to smysl hlavně ve chvíli, kdy potřebujete jednoduchou propojku, upravit zakončení nebo sjednotit zapojení mezi více modely a bateriemi. V takové situaci jsou hotové nabíjecí a vybíjecí kabely nebo přechody rozumnější než vlastní výroba.
Na co se lidé ptají nejčastěji
Je XT90 lepší než XT60?
- Ne vždy. XT90 dává větší rezervu u víc namáhaných sestav, ale v menším modelu může být zbytečně velký a nepraktický.
Má smysl mít na bateriích stejné konektory?
- Ve většině případů ano. Jednotné zapojení usnadní práci, omezí redukce a sníží riziko chyb při připojování.
Kdy je lepší použít hotový kabel nebo přechod?
- Hlavně tehdy, když je potřeba rychlé a jednoduché propojení bez dalšího pájení. Hotové řešení šetří čas a snižuje riziko chyby.
Co se stane, když je konektor pro sestavu zbytečně slabý?
- Může se víc zahřívat, klást zbytečný odpor a stát se slabším místem celé sestavy. Proto se vyplatí nechat si rozumnou rezervu.
Správně zvolený konektor není detail, který se vyřeší až nakonec. Je to jedno z míst, kde se rozhoduje o tom, jak spolehlivě bude celý model fungovat v běžném provozu. Když sedí typ konektoru, způsob zapojení i provedení spoje, všechno je jednodušší, klidnější a bez zbytečných komplikací.
Autor článku: Katerina Kralova
