Elektromotor je srdce pohonu RC modelu. Jenže podle názvu, čísel a zkratek se v něm dá snadno ztratit. Outrunner, inrunner, KV, napětí, vrtule, převod, proud, tah… všechno spolu souvisí. Když motor sedí k modelu, baterii a regulátoru, model táhne plynule, zbytečně se nehřeje a výkon se dá dobře dávkovat. Když je zvolený špatně, může být výsledek líný, přetížený nebo naopak zbytečně ostrý a neefektivní.

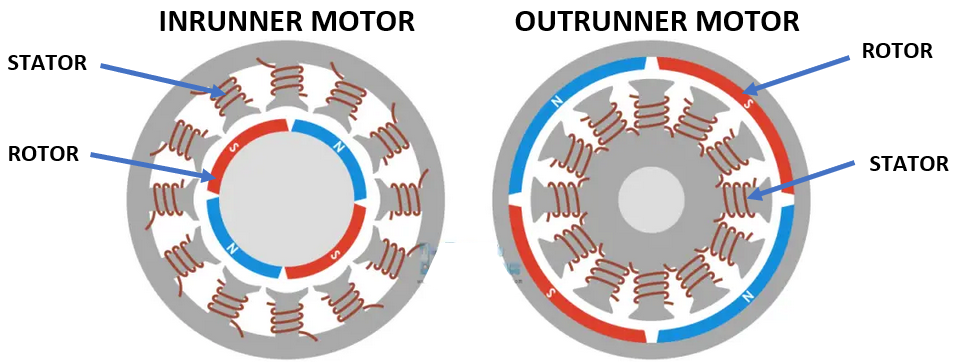

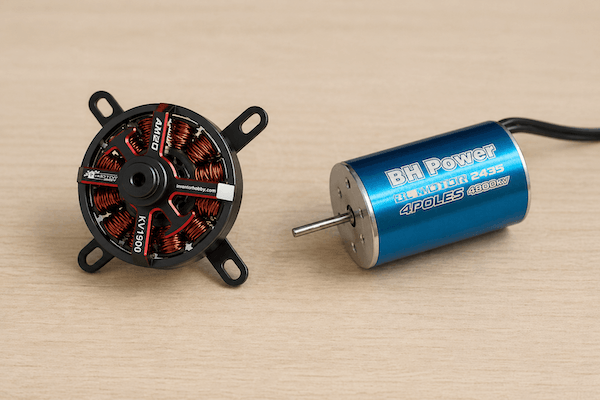

Jaký je rozdíl mezi outrunnerem a inrunnerem?
Outrunner je elektromotor, u kterého se otáčí vnější plášť motoru. Díky tomu mívá dobrý točivý moment a dobře funguje tam, kde motor pohání vrtuli přímo bez převodu. Typicky ho najdete u letadel, dronů a dalších modelů, kde je důležitý tah při rozumných otáčkách.
Inrunner má rotor uvnitř motoru a vnější plášť zůstává pevný. Většinou dosahuje vyšších otáček a používá se v modelech s převodem, dmychadlem nebo tam, kde je potřeba kompaktní motor s rychlým chodem. Hodí se například do některých aut, lodí, EDF jednotek nebo speciálních pohonů.
Jednoduše řečeno: outrunner bývá vhodný pro přímý pohon vrtule, inrunner pro vyšší otáčky a sestavy, kde se výkon dál převádí převodem nebo dmychadlem. Není to ale železné pravidlo. Vždy záleží na konkrétním modelu, požadovaném výkonu a celé pohonné sestavě.
Co znamená KV u RC motoru?
KV říká, kolik otáček za minutu motor teoreticky udělá na jeden volt napětí bez zátěže. Motor s hodnotou 1000 KV tedy při 10 V bez zátěže teoreticky míří k 10 000 otáčkám za minutu. V praxi budou otáčky nižší, protože motor zatíží vrtule, převod, odpor vody, kol nebo vzduchu.
Vyšší KV obvykle znamená vyšší otáčky, ale ne automaticky lepší výkon. Nižší KV se většinou pojí s větší vrtulí, vyšším točivým momentem a klidnějším projevem. Proto nejde vybírat motor jen podle toho, že „vyšší číslo bude rychlejší“. Vyšší KV s nevhodnou vrtulí může znamenat hlavně vyšší odběr, přehřívání a trápení regulátoru.
Jak spolu souvisí KV, napětí a vrtule?
KV, napětí a vrtule tvoří jeden celek. Když zvýšíte počet článků baterie, zvýšíte napětí. Motor se bude chtít točit rychleji. Pokud na něm zůstane příliš velká vrtule, může prudce vzrůst odběr a motor se začne přehřívat. Stejně tak regulátor a baterie dostanou větší zátěž.
Vrtule není jen kus plastu na hřídeli. Je to zátěž pro motor. Větší průměr nebo větší stoupání obvykle znamená vyšší odběr. Proto se motor vždy vybírá společně s doporučenou vrtulí, baterií a regulátorem. Když výrobce uvádí doporučený rozsah vrtulí a článků baterie, není to dekorace v tabulce, ale hranice, ve kterých má pohon dávat smysl.

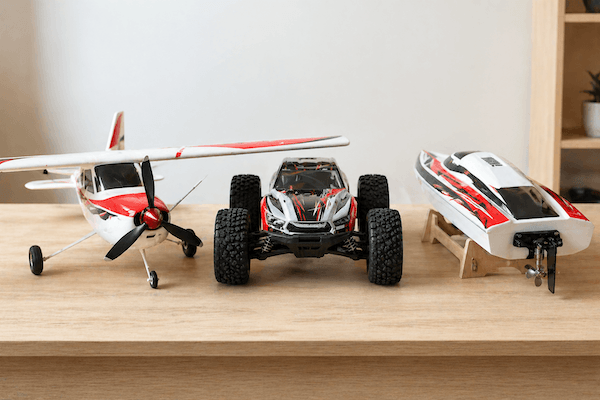

U aut hraje podobnou roli převod, velikost kol, hmotnost modelu a povrch, po kterém jezdí. U lodí je zásadní lodní šroub a odpor vody. Ve všech případech platí, že motor musí pracovat v rozsahu, který zvládne bez přehřívání a zbytečně vysokého odběru.
Tah vs. účinnost: co řešit u začátečnických modelů?
Začátečník většinou řeší hlavně tah. To je pochopitelné, protože model musí bezpečně odstartovat, stoupat a reagovat na plyn. Jenže samotný tah není všechno. Když motor sice táhne hodně, ale bere zbytečně velký proud, zkrátí se doba provozu, porostou teploty a zvýší se riziko přetížení.
U začátečnických modelů je důležitější vyváženost než extrémní výkon. Motor by měl mít dostatek tahu pro bezpečný let nebo jízdu, ale zároveň pracovat účinně a předvídatelně. Příliš ostrý pohon může být těžší na ovládání, rychleji vybije baterii a modelu často nepřinese takový přínos, jak by se podle parametrů mohlo zdát.
Pro první sestavy proto dává smysl držet se doporučení výrobce modelu nebo motoru. Pokud model potřebuje klidný, čitelný projev, není nutné do něj dávat motor, který zvládne dvojnásobek výkonu. Lepší je pohon s rozumnou rezervou, který se nepřehřívá a dovolí delší a jistější provoz.
Proč je důležitá montáž motoru?
I dobře zvolený motor může fungovat špatně, když je nevhodně namontovaný. Motor musí sedět pevně, rovně a bez vůlí. Když je uchycení křivé, hřídel není v ose nebo se motor při záběru hýbe, vznikají vibrace, hluk a zbytečné namáhání ložisek.
U letadel je důležité také správné vyosení motoru podle konstrukce modelu. U aut zase přesné usazení vůči převodu. U lodí souosost s hřídelí a lodním šroubem. Malá nepřesnost se při vysokých otáčkách rychle projeví. Někdy jako zvuk, jindy jako přehřívání, horší výkon nebo rychlejší opotřebení.
Chlazení: proč motor potřebuje vzduch?
Elektromotor se při práci zahřívá. To je normální. Problém je, když nemá kam teplo odvést. V uzavřeném trupu bez proudění vzduchu se může zahřívat mnohem víc než stejný motor v dobře větraném modelu. Přehřátí pak neohrožuje jen motor, ale i regulátor, baterii a konektory.
U letadel pomáhá proudění vzduchu přes motorový prostor. U aut může být důležité umístění motoru, chladič nebo ventilátor. U lodí se používá i vodní chlazení. Vždy platí, že výkon bez chlazení není výhra. Pokud motor po provozu pálí tak, že na něm nejde udržet prst, je potřeba zkontrolovat vrtuli, převod, proudový odběr i chlazení.
Ložiska a vůle: malé detaily, velký rozdíl
Ložiska v motoru drží rotor ve správné poloze a umožňují hladký chod. Když jsou opotřebená, motor začne být hlučnější, může vibrovat a ztrácet účinnost. V horším případě se zvyšuje odpor, motor se víc hřeje a výkon jde dolů.
Podezřelé jsou zvuky jako chrastění, drhnutí nebo nepravidelný chod. Pozor také na vůli v hřídeli. Pokud se hřídel hýbe víc, než má, není dobré to ignorovat. U rychle se točícího motoru se malý problém dokáže rychle změnit ve větší škodu.
Jak poznat špatně zvolený motor?
Špatně zvolený motor se většinou prozradí rychle. Model je líný, špatně zrychluje, nechce stoupat nebo naopak bere obrovský proud a všechno se přehřívá. Motor může být po krátkém provozu extrémně horký, regulátor začne omezovat výkon a baterie je nezvykle teplá.
Další varování je neklidný chod. Motor cuká, ztrácí synchronizaci, vydává divné zvuky nebo se při rozběhu nechová jistě. Příčina nemusí být jen v motoru. Může jít o kombinaci motoru, regulátoru, baterie, vrtule nebo převodu. Proto je dobré neřešit motor izolovaně, ale jako součást celé pohonné sestavy.
Na co si dát při výběru elektromotoru pozor?
Jak poznám, jestli potřebuji outrunner nebo inrunner?
- Podívejte se hlavně na typ modelu a způsob pohonu. Pro přímý pohon vrtule bývá vhodný outrunner. Pro vyšší otáčky, převod, dmychadlo nebo některé autové a lodní sestavy může dávat smysl inrunner.
Je vyšší KV vždy lepší?
- Není. Vyšší KV znamená vyšší otáčky na volt, ale ne automaticky lepší výkon. Pokud k motoru zvolíte nevhodnou vrtuli, převod nebo baterii, výsledkem může být přehřívání a vysoký odběr.
Můžu dát na motor větší vrtuli?
- Jen pokud to motor, regulátor i baterie zvládnou. Větší vrtule obvykle zvýší zátěž a proudový odběr. Bez měření nebo doporučení výrobce je to risk.
Proč se motor přehřívá?
- Nejčastěji kvůli přetížení. Může za tím být moc velká vrtule, nevhodný převod, vysoké napětí, špatné chlazení, příliš malý regulátor nebo nevhodná kombinace dílů.
Stačí vybrat motor podle výkonu ve wattech?
- Nestačí. Výkon je důležitý, ale musíte řešit i KV, napětí, proud, vrtuli nebo převod, regulátor, chlazení a velikost modelu. Teprve dohromady to ukáže, jestli motor opravdu sedí.
Elektromotor musí sedět celé sestavě
Dobrý RC elektromotor není ten s největším číslem v tabulce. Je to motor, který odpovídá modelu, baterii, regulátoru, vrtuli nebo převodu a způsobu použití. Outrunner, inrunner, KV ani výkon nedávají smysl samy o sobě. Až ve spojení s celou sestavou ukážou, jestli bude model létat, jezdit nebo plout jistě, účinně a bez zbytečného přehřívání.
Autor článku: Katerina Kralova
