EDF dmychadlo je lákavá věc. Model bez klasické vrtule vypadá čistě, zní ostřeji a působí více jako proudové letadlo. Jenže EDF není jen schovaná vrtule v plášti. Má jiné nároky na motor, baterii, regulátor, proudění vzduchu i samotnou stavbu modelu. Když je EDF jednotka dobře sladěná s pohonnou sestavou, odmění se pěkným tahem, rychlostí a realistickým projevem. Když se podcení proudy, chlazení nebo sání vzduchu, elektronika se začne rychle hřát, baterie se vybije dřív, než čekáte, a výkon půjde dolů dřív, než si model pořádně zalétá.

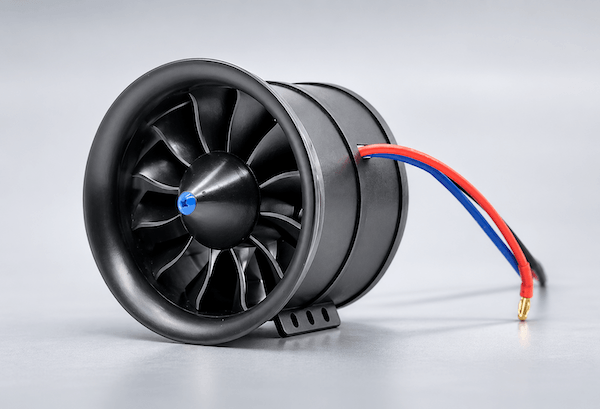

Co je EDF dmychadlo?
EDF znamená Electric Ducted Fan, tedy elektrické dmychadlo. Místo klasické vrtule pracuje rotor s lopatkami uvnitř kruhového pláště. Ten usměrňuje proud vzduchu a pomáhá vytvořit tah v uzavřeném prostoru. Díky tomu se EDF používá hlavně u modelů proudových letadel, kde by klasická vrtule kazila vzhled i charakter modelu.
Na rozdíl od běžné vrtule má EDF obvykle menší průměr, pracuje ve vyšších otáčkách a klade větší nároky na pohonnou sestavu. Potřebuje motor, který zvládne vysoké otáčky, regulátor s dostatečnou proudovou rezervou a baterii, která umí dodat vysoký proud bez výrazného propadu napětí. Právě proto není dobré vybírat dmychadlo jen podle průměru nebo podle toho, že se vejde do trupu.
Jak se EDF liší od klasické vrtule?
Klasická vrtule pracuje otevřeně a při nižších otáčkách obvykle vytváří tah účinněji. EDF dmychadlo je uzavřené v plášti, má menší průměr a potřebuje vyšší otáčky. Výsledkem je jiný zvuk, jiný vzhled a vyšší nároky na baterii i regulátor.
U klasické vrtule se dá obvykle snáz odhadnout, co změna průměru nebo stoupání udělá s tahem a odběrem. U EDF je potřeba víc hlídat celou pohonnou sestavu: průměr dmychadla, počet lopatek, motor, KV, napětí baterie, proudový odběr a proudění vzduchu v trupu. Pokud jedna část nesedí, EDF rychle ztratí výkon nebo začne přetěžovat elektroniku.

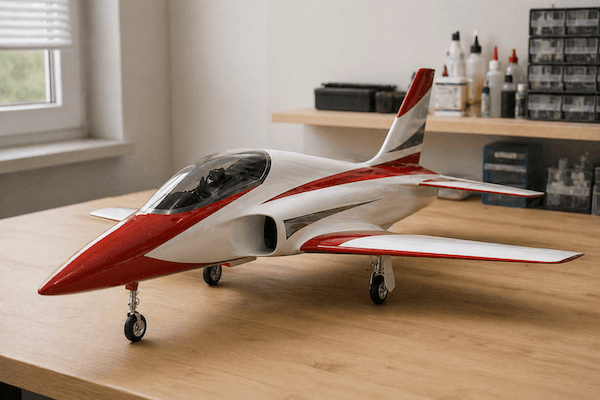

Pro koho jsou EDF modely vhodné?
EDF modely jsou skvělé pro ty, kdo chtějí realistický vzhled proudového letadla, vyšší rychlost a čistší siluetu bez vrtule na čumáku. Hodí se pro piloty, kteří už mají něco odlétáno a umí pracovat s rychlejším modelem, menší klouzavostí a vyššími nároky na přistání.
Pro úplného začátečníka nebývá EDF ideální první krok. Tyto modely často potřebují vyšší rychlost, přesnější řízení a dobré plánování letu. Baterie se vybíjí rychleji, reakce na plyn může být jiná než u vrtulového modelu a při chybě bývá méně času na opravu. Pokud už ale zvládáte běžné motorové letadlo a chcete něco svižnějšího, EDF může být hodně zábavný posun.

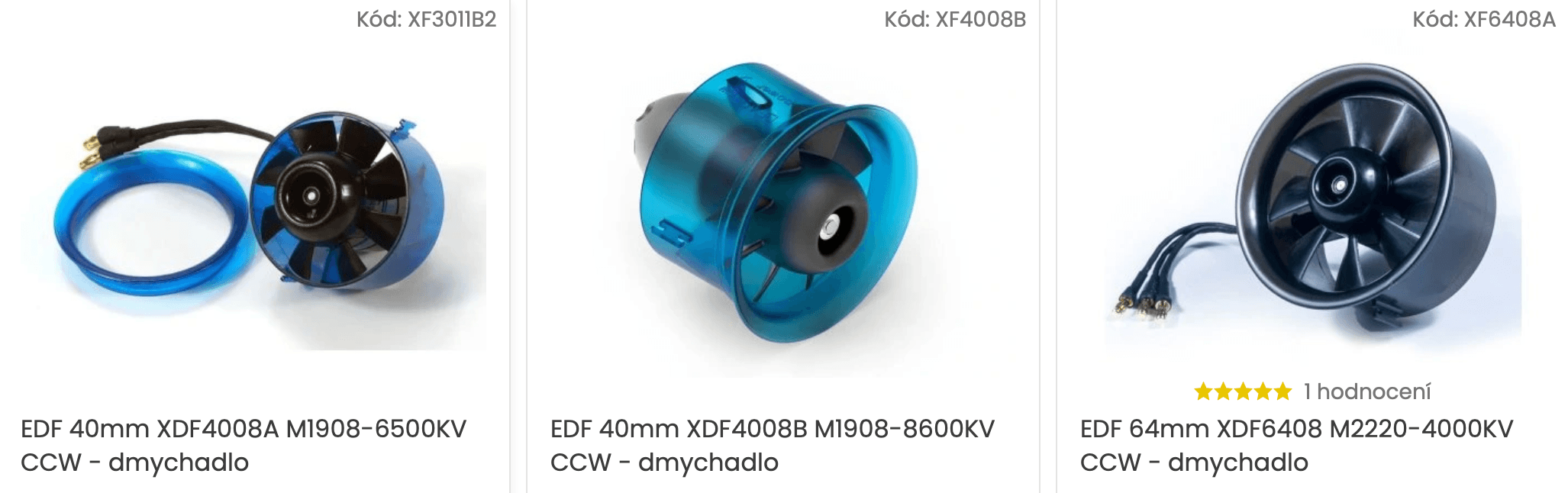

Jak vybrat průměr dmychadla?
Průměr dmychadla musí odpovídat velikosti a konstrukci modelu. Menší EDF, například kolem 50 až 64 mm, se používají u menších a lehčích modelů. Jsou kompaktní, ale mívají vyšší otáčky a citlivější nároky na baterii. Střední průměry kolem 70 mm jsou častou volbou pro sportovnější modely, kde už je znát lepší tah i zvuk. Větší dmychadla, například 80 mm a víc, patří do větších modelů s vyšší hmotností, silnější baterií a regulátorem.
Není ale pravidlem, že větší dmychadlo je automaticky lepší. Větší EDF potřebuje víc místa, víc vzduchu, silnější pohon a často i větší baterii. Pokud model nemá dobře vyřešené sání a výstup vzduchu, větší dmychadlo samo o sobě výkon nezachrání. Důležité je, aby průměr, výkon a proudění vzduchu odpovídaly konkrétnímu trupu.
Výkon EDF setu: neřešte jen tah v parametrech
U EDF se často sleduje tah, výkon ve wattech a doporučené napětí baterie. Všechna čísla jsou důležitá, ale sama o sobě nestačí. Model potřebuje nejen dost tahu pro start a stoupání, ale také rozumnou účinnost, přijatelnou hmotnost baterie a bezpečné teploty při provozu.
Silný EDF set může vypadat lákavě, ale když k němu dáte slabou baterii nebo regulátor bez rezervy, výkon se rychle ztratí. Baterie začne padat napětím, regulátor se zahřeje a model nemusí letět tak, jak slibovala tabulka. Lepší je vybrat set, který odpovídá hmotnosti modelu a má kolem sebe správně dimenzovanou elektroniku.

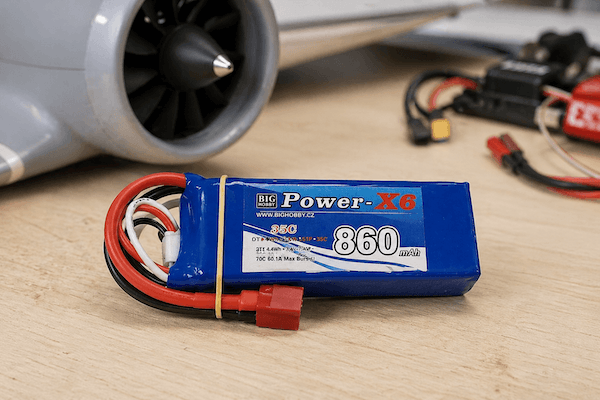

Nároky na baterii: EDF umí brát hodně proudu
EDF dmychadla mívají vyšší proudové nároky než řada běžných vrtulových pohonů. Vysoké otáčky a malý průměr znamenají, že motor a regulátor pracují s výrazným odběrem. Proto je potřeba řešit nejen počet článků baterie, ale také kapacitu, zatížitelnost a kvalitu akumulátoru.
Baterie musí umět dodat proud, který si EDF jednotka vezme při plném plynu. Pokud je slabá, napětí pod zátěží rychle spadne, model ztratí tah a baterie se bude nadměrně zahřívat. U EDF se proto vyplatí používat kvalitní Li-Pol akumulátory s dostatečným C zatížením a nepodceňovat kontrolu teplot po letu.

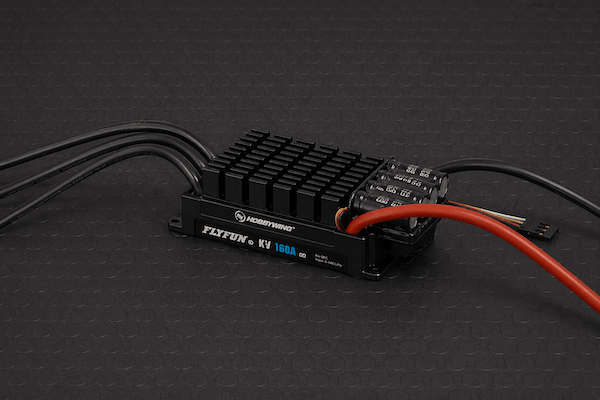

Regulátor k EDF: rezerva je důležitá
Regulátor musí zvládnout proudový odběr EDF jednotky s rezervou. Pokud dmychadlo bere například 60 A, není rozumné použít regulátor přesně na hraně. Krátkodobé špičky, horší chlazení nebo delší plný plyn dokážou ESC rychle dostat do teplot, které mu nesvědčí.
U EDF se vyplatí zvolit regulátor s proudovou rezervou a dobře řešeným chlazením. Důležité je také správné nastavení cut-off pro použitou baterii, vhodný timing podle motoru a bezpečné vedení kabeláže. Regulátor zavřený bez přístupu vzduchu v trupu proudového modelu bude trpět víc než regulátor, který má aspoň základní proudění kolem chladiče.
Chlazení a proudění vzduchu v trupu
EDF model potřebuje vzduch nejen pro tah, ale i pro chlazení. Dmychadlo musí mít dostatečný přísun vzduchu na sání a rozumně řešený výstup. Pokud je sání malé, zakryté nebo proudění v trupu špatně vedené, EDF bude pracovat hůř, odběr může stoupat a tah klesat.
Zároveň je potřeba myslet na chlazení regulátoru, baterie a motoru. Uvnitř trupu bývá méně prostoru a při delším letu na vyšší plyn se teplo rychle hromadí. Pomáhá čisté vedení kabelů, rozumné umístění ESC, chladicí otvory a kontrola teplot po prvních letech. Když je elektronika po letu nepříjemně horká, není to drobnost, ale varování.
Na co si dát pozor při montáži EDF?
Dmychadlo musí v modelu sedět pevně, rovně a bez deformace pláště. Rotor se nesmí ničeho dotýkat a musí se otáčet hladce. Jakákoli vůle, křivé usazení nebo vibrace se při vysokých otáčkách rychle projeví hlukem, ztrátou účinnosti nebo poškozením.
Důležitý je také výstupní kanál. Když je příliš úzký, zalomený nebo hrubě zpracovaný, zbytečně brzdí proudění vzduchu. Naopak příliš velké netěsnosti v trupu mohou snížit účinnost sání. EDF není jen motor s ventilátorem. Je to část vzduchového systému modelu, a tak je potřeba ladit i to, kudy vzduch vstupuje a kudy odchází.
Nejčastější chyby při stavbě EDF modelu
Jedna z největších chyb je podcenit proudový odběr. Modelář vybere dmychadlo podle průměru, přidá regulátor bez rezervy a baterii, která podle parametrů nějak stačí. V reálném letu pak napětí padá, regulátor se hřeje a tah mizí přesně ve chvíli, kdy ho model potřebuje. Správně je vybírat EDF jednotku podle skutečného odběru, použít regulátor s proudovou rezervou a zvolit baterii, která zvládne dmychadlo napájet i při plném plynu.
Další chyba je špatné proudění vzduchu. Malé sání, špatný výstup nebo neuklizené kabely v trupu mohou zhoršit výkon víc, než se na první pohled zdá. Problém bývá i v nevyváženém rotoru, křivé montáži nebo volném uchycení EDF jednotky. U vysokých otáček se každá nepřesnost násobí.
Na co se lidé nejčastěji ptají
Je EDF vhodné pro začátečníka?
- Většinou ne jako úplně první model. EDF letadla bývají rychlejší, méně odpouštějí chyby a mají vyšší nároky na baterii i přistání. Lepší je začít s klidnějším vrtulovým modelem a k EDF přejít později.
Je EDF účinnější než klasická vrtule?
- Obvykle ne. Klasická vrtule bývá při stejném výkonu účinnější. EDF se volí hlavně kvůli vzhledu, zvuku, rychlosti a charakteru proudového modelu.
Jak poznám, že baterie na EDF nestačí?
- Model ztrácí tah, baterie je po letu výrazně horká, napětí rychle padá nebo regulátor omezuje výkon. To jsou signály, že baterie je na daný odběr slabá nebo nevhodně zvolená.
Musí mít EDF regulátor větší rezervu?
- Ano, rezerva je velmi důležitá. EDF často pracuje s vyššími proudy a delším plným plynem. Regulátor na hraně se bude víc zahřívat a může omezovat výkon.
Proč EDF píská, vibruje nebo zní nepravidelně?
Může jít o nevyvážený rotor, poškozené lopatky, špatnou montáž, vůli v ložiskách nebo problém s nastavením regulátoru. Vibrace u EDF není dobré ignorovat, protože vysoké otáčky dokážou malou chybu rychle zhoršit.
EDF je o celé pohonné sestavě, ne jen o dmychadle
Správně zvolené EDF dmychadlo musí sedět k modelu, motoru, baterii, regulátoru i proudění vzduchu v trupu. Nestačí vybrat největší průměr nebo nejvyšší uvedený výkon. Důležité je, aby pohon pracoval v rozumných teplotách, měl stabilní tah a zbytečně netrápil baterii ani regulátor. Když je celá sestava sladěná, model se odmění čistým zvukem, jistějším projevem a letem, který působí jako proudové letadlo nejen na pohled.
Autor článku: Katerina Kralova
