RC přijímač je malý díl, ale bez něj model neposlechne ani sebelepší vysílač. Přijímá povely z vysílače a posílá je dál do serv, regulátoru nebo dalších ovládaných prvků. Při výběru proto nestačí sledovat jen počet kanálů. Důležitá je hlavně kompatibilita s vysílačem, správné napájení, umístění antén a nastavení chování při ztrátě signálu.
Špatně zvolený nebo nesprávně namontovaný přijímač může způsobit nepravidelné reakce serv, krátké výpadky ovládání nebo ztrátu spojení. Problém přitom nemusí být v samotném signálu. Stejně se může projevit nestabilní napájení, uvolněný konektor nebo nevhodně vedená anténa. Výběr, zapojení i umístění přijímače je proto potřeba vyřešit ještě před jeho definitivní montáží do modelu.
Co v článku najdete
- Co je RC přijímač?
- Na co se při výběru zaměřit
- Kompatibilita s vysílačem
- Jak ověřit kompatibilitu před nákupem
- Jak spárovat RC přijímač s vysílačem
- Napájení přijímače
- Antény přijímače
- Dosah přijímače v praxi
- Failsafe
- Telemetrie a přídavné snímače
- Montáž přijímače do modelu
- Nejčastější chyby při montáži
- Výpadky signálu
- Kontrola přijímače před prvním použitím

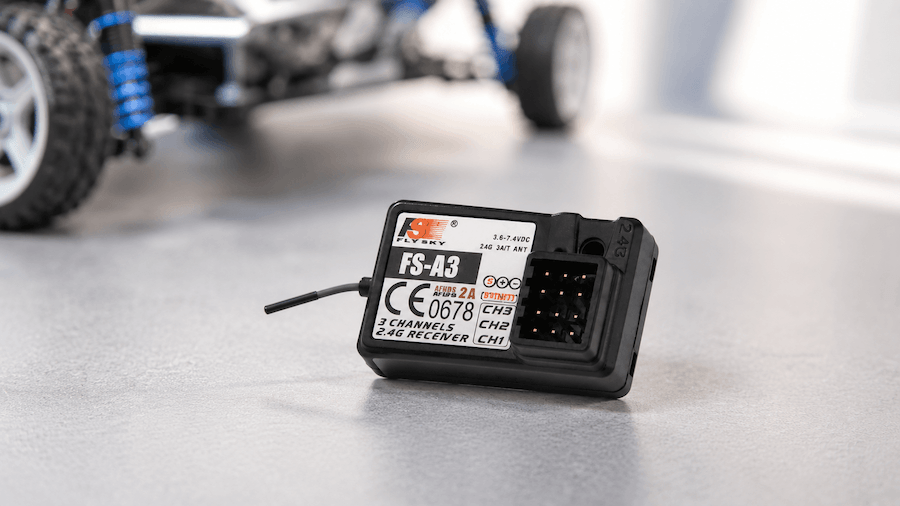

Co je RC přijímač?
RC přijímač je elektronická součástka, která přijímá signál z vysílače a převádí ho na povely pro jednotlivé části modelu. Díky němu reagují serva, regulátor, světla, naviják nebo další elektronika podle pohybů ovladačů na vysílači.
Každý kanál přijímače obvykle ovládá jednu funkci modelu. Jeden může řídit plyn, další zatáčení, klapky, podvozek, světla nebo jiný připojený prvek. Přijímač proto musí mít dostatek kanálů pro všechny funkce, které chcete používat, a současně musí podporovat stejný přenosový systém jako vysílač.
Na co se při výběru zaměřit
| Na co se podívat | Proč je to důležité |
|---|---|
| Kompatibilita | Přijímač musí podporovat stejný přenosový systém jako vysílač. |
| Počet kanálů | Musí pokrýt všechny funkce, které chcete v modelu ovládat. |
| Napájení | Napětí musí zůstat v rozsahu, který přijímač podporuje. |
| Telemetrie | Umožňuje sledovat napětí, teplotu, otáčky nebo kvalitu spojení. |
| Failsafe | Určuje polohu plynu, řízení a dalších kanálů při ztrátě signálu. |

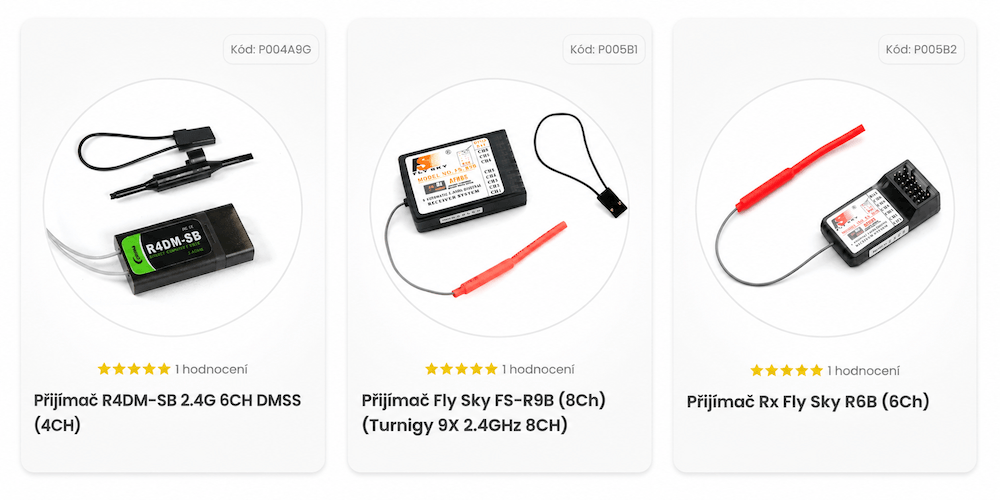

Kompatibilita s vysílačem: nestačí jen 2,4 GHz
První věc při výběru přijímače je kompatibilita s vysílačem. Nestačí, že oba pracují v pásmu 2,4 GHz. Tato hodnota označuje pouze používané frekvenční pásmo, ne způsob, jakým spolu zařízení komunikují. Rozhodující je konkrétní přenosový systém nebo protokol.
Přijímač proto vybírejte podle vysílače, který už používáte. Označení podporovaného systému bývá uvedené v názvu nebo popisu obou zařízení. Pokud se systém vysílače a přijímače neshoduje, nepodaří se je spárovat, i když oba používají frekvenci 2,4 GHz.
U jedné značky navíc může existovat několik různých systémů nebo generací, které mezi sebou nejsou kompatibilní. Shodné logo výrobce proto samo o sobě nestačí. Porovnat musíte konkrétní označení protokolu nebo produktové řady.
Druhou důležitou vlastností je počet kanálů. U jednoduchého RC auta se běžně používá jeden kanál pro plyn a druhý pro řízení. Další kanály potřebujete například pro světla, naviják, klapky, zatahovací podvozek nebo další funkce. Pokud plánujete model později rozšiřovat, vyplatí se ponechat alespoň jeden volný kanál.
Jak ověřit kompatibilitu před nákupem
Začněte přesným označením vysílače. V jeho popisu zjistěte název používaného systému nebo protokolu a stejný údaj hledejte u přijímače. Obě označení se musí shodovat.
Potom zkontrolujte počet kanálů, podporované napájecí napětí a telemetrii. Přijímač se může s vysílačem bez problémů spárovat, ale přesto nemusí vyhovovat počtem výstupů, napájecím rozsahem nebo dostupnými funkcemi.
U přijímače si proto před objednáním ověřte:
- stejný přenosový systém jako u vysílače,
- dostatečný počet kanálů,
- podporovaný rozsah napájení,
- podporu telemetrie, pokud ji chcete používat,
- rozměry a způsob umístění antény.
Jak spárovat RC přijímač s vysílačem
Aby spolu vysílač a přijímač komunikovaly, musí se nejprve spárovat. Tento postup se označuje jako binding. Přijímač se při něm uvede do párovacího režimu a na vysílači se spustí funkce pro vyhledání nebo připojení přijímače.
U některých přijímačů se párovací režim aktivuje tlačítkem, u jiných propojovací zásuvkou nebo speciální sekvencí při zapnutí. Po úspěšném spárování si zařízení spojení uloží a při dalším zapnutí se připojí automaticky.
Kontrola po spárování: Ověřte, že všechny kanály reagují správně, serva se pohybují očekávaným směrem a přijímač po vypnutí a opětovném zapnutí bez problémů obnoví spojení s vysílačem.
Jak napájení ovlivňuje spolehlivost přijímače
Přijímač potřebuje nepřetržité a stabilní napájení. Pokud napětí při pohybu serv krátce poklesne pod hodnotu, kterou přijímač potřebuje, může se restartovat. Na okamžik pak přestane zpracovávat povely a musí znovu navázat spojení s vysílačem.
Takový problém se může projevit cukáním serv, opožděnými reakcemi nebo krátkým úplným výpadkem ovládání. Příčinou přitom nemusí být slabý signál, ale nedostatečný BEC, vybitá přijímačová baterie, uvolněný konektor nebo příliš vysoký odběr několika serv současně.
Napájení přijímače nejčastěji zajišťuje BEC zabudovaný v regulátoru nebo samostatná přijímačová baterie. BEC převádí napětí pohonné baterie na nižší hodnotu vhodnou pro přijímač a serva. Musí ale zvládnout nejen běžný odběr, ale také krátkodobé proudové špičky při rychlém nebo zatíženém pohybu serv.
Před prvním provozem proto zkontrolujte, že napětí zdroje odpovídá rozsahu přijímače a že použitý BEC zvládne celkový odběr připojené elektroniky. Konektory musí pevně držet a kabely nesmějí být poškozené, skřípnuté ani namáhané tahem.

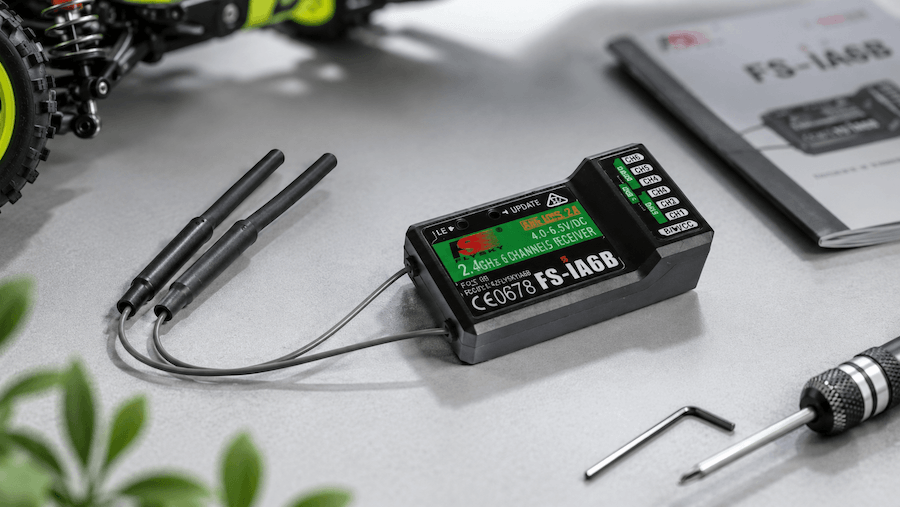

Antény přijímače: malé detaily, velký rozdíl
Anténa rozhoduje o tom, jak dobře přijímač zachytí signál z vysílače. Její umístění má přímý vliv na spolehlivost ovládání. Přijímač může být správně spárovaný i napájený, ale kovové nebo uhlíkové části modelu mohou signál výrazně zeslabit.
Aktivní část antény neschovávejte pod baterii, uhlíkový rám ani kovové díly. Neveďte ji těsně podél motoru, regulátoru nebo silových kabelů a nelámejte ji do ostrého úhlu. Současně ji upevněte tak, aby se nemohla dostat do převodů, vrtule, kol nebo jiných pohyblivých částí modelu.
Má-li přijímač dvě antény, neveďte je těsně vedle sebe stejným směrem. Lepšího příjmu dosáhnete, když budou jejich aktivní části natočené odlišně, například přibližně kolmo. Díky tomu bude mít přijímač větší šanci zachytit kvalitní signál i při změně polohy modelu.
Dosah přijímače v praxi
Skutečný dosah neovlivňuje jen údaj uvedený výrobcem. Záleží také na výkonu vysílače, stavu jeho baterie, poloze antén, napájení přijímače, konstrukci modelu i okolním prostředí.
Dosah může zkrátit anténa schovaná mezi baterií a regulátorem, uhlíkový trup, kovové části modelu nebo vedení antény těsně podél silových kabelů. Vliv mají také budovy, terénní překážky nebo provoz modelu nízko nad zemí či vodní hladinou.
Ještě před prvním použitím proveďte test dosahu. Model nechte na zemi, postupně se s vysílačem vzdalujte a průběžně kontrolujte, zda řízení, plyn i ostatní funkce reagují plynule a bez výpadků. Pokud vysílač nabízí speciální režim pro test dosahu se sníženým výkonem, využijte právě ten.
Pokud se spojení přerušuje už na malé vzdálenosti, zkontrolujte napájení, polohu antén, kabeláž a umístění přijímače. Ve většině případů bývá příčina právě zde, nikoli v samotném přijímači.
Failsafe: co udělá model při ztrátě signálu
Failsafe je předem nastavená reakce modelu pro případ, že přijímač přestane dostávat povely z vysílače. Místo toho, aby serva a regulátor zůstaly v poslední poloze, přejdou do hodnot uložených pro ztrátu signálu.
U RC auta se obvykle nastavuje neutrál plynu a rovné řízení, aby model dál nezrychloval ani nezatáčel. U lodě se zpravidla stáhne plyn. U letadla může failsafe nastavit motor na minimum a ostatní kanály do předem zvolených poloh. Hlavním cílem je zabránit tomu, aby model po výpadku pokračoval například s plným plynem nebo vychýleným řízením.
Kontrola failsafe: Model zajistěte proti pohybu, zapněte vysílač i přijímač a potom vypněte vysílač. Plyn, řízení a další kanály se musí přesunout do nastavených poloh. Pokud zůstanou v poslední poloze nebo se zachovají jinak, než očekáváte, failsafe není nastavený správně.

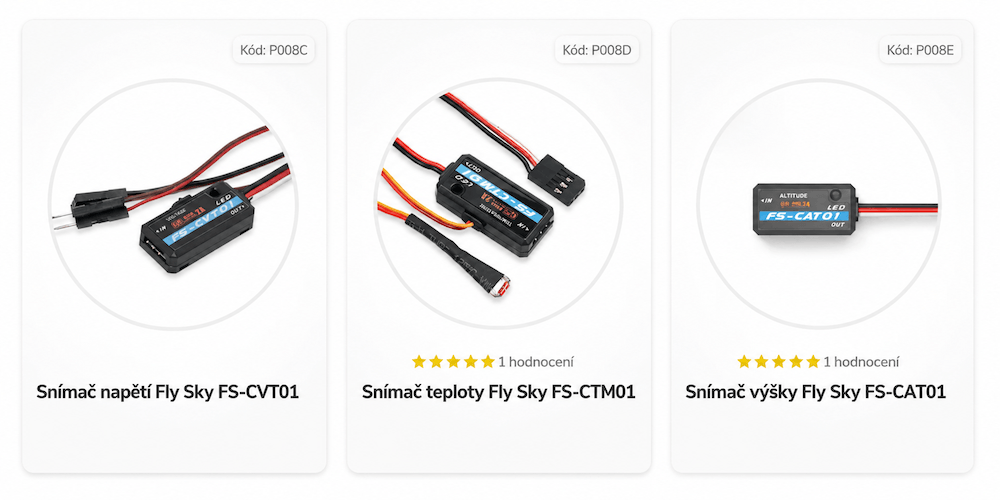

Telemetrie a přídavné snímače
Telemetrie umožňuje přijímači posílat údaje z modelu zpět do vysílače. Na displeji tak můžete během provozu sledovat například napětí pohonné nebo přijímačové baterie, teplotu, otáčky, výšku či kvalitu spojení. Některé údaje dokáže poskytovat samotný přijímač, pro jiné jsou potřeba samostatné snímače.
Největší přínos má telemetrie tam, kde potřebujete průběžně hlídat stav modelu. Upozornění na nízké napětí pomůže zabránit přílišnému vybití baterie, teplotní snímač může odhalit přehřívání a údaje o kvalitě signálu upozorní na zhoršující se spojení.
Aby telemetrie fungovala, musí ji podporovat vysílač i přijímač. Zároveň je potřeba ověřit, které údaje přijímač měří sám a pro které je nutné připojit kompatibilní snímač.
Montáž přijímače do modelu
Přijímač umístěte tak, aby byl chráněný před vibracemi, vlhkostí, nečistotami a nárazy. Současně k němu ponechte přístup pro párování, kontrolu zapojení nebo případnou výměnu. Nejčastěji se upevňuje pomocí oboustranné pěnové pásky nebo jiného pružného uchycení, které tlumí vibrace a brání jeho pohybu uvnitř modelu.
Kabely nesmějí být napnuté, skřípnuté ani vedené kolem pohyblivých částí. Konektory musí pevně držet a nemají být namáhané tahem. Přijímač také neumisťujte těsně vedle regulátoru, motoru nebo silových kabelů, které mohou vytvářet elektromagnetické rušení.
Důležité je i správné vedení antény. Její aktivní část by neměla být zakrytá baterií, uhlíkovými ani kovovými díly modelu. Při montáži proto neřešte jen to, kam se přijímač vejde, ale také odkud bude mít anténa co nejlepší podmínky pro příjem signálu.
Nejčastější chyby při montáži RC přijímače
- Přijímač je umístěný těsně vedle regulátoru, motoru nebo silových kabelů.
- Anténa je schovaná pod baterií, uhlíkovým rámem nebo kovovou částí modelu.
- Aktivní část antény je zalomená, přimáčknutá nebo poškozená.
- Kabely jsou napnuté nebo tahají za konektory přijímače.
- BEC nebo přijímačová baterie nestačí napájet všechna serva při zatížení.
- Failsafe není nastavený nebo nebyl po nastavení vyzkoušený.
- Přijímač není dostatečně chráněný před vibracemi nebo vlhkostí.
Většina problémů se spojením nevzniká kvůli vadnému přijímači. Častěji je způsobí nevhodná montáž, špatně vedená anténa, napájení nebo uvolněné konektory. Pečlivá kontrola před prvním použitím proto často ušetří mnoho pozdějšího hledání závady.
Výpadky signálu: kde hledat problém
Když model začne reagovat se zpožděním, cuká servy nebo na okamžik přestane poslouchat, neznamená to automaticky poruchu přijímače. Ve většině případů bývá příčina jinde.
- Začněte kontrolou napájení. Ověřte stav baterie, funkci BEC, všechny konektory a kabeláž. Krátký pokles napětí může přijímač restartovat a projeví se stejně jako ztráta rádiového spojení.
- Potom zkontrolujte antény. Nesmějí být poškozené, přimáčknuté ani zakryté baterií, uhlíkovými nebo kovovými díly modelu. U přijímačů se dvěma anténami ověřte, že nejsou vedené těsně vedle sebe stejným směrem.
- Pokud se problém objevuje jen při určitém pohybu modelu, zaměřte se na kabeláž. Napnutý vodič nebo povolený konektor může při otřesech způsobovat krátkodobé přerušení napájení nebo spojení.
- Nakonec proveďte test dosahu a ověřte správnou funkci failsafe. Teprve když je napájení, kabeláž, antény i nastavení v pořádku, má smysl uvažovat o závadě samotného přijímače nebo vysílače.
Kontrola přijímače před prvním použitím
Než model poprvé vyjede, vypluje nebo vzlétne, vyplatí se projít několik základních bodů:
✔ Přijímač je kompatibilní s vysílačem.
✔ Přijímač je správně spárovaný.
✔ Antény jsou správně vedené a nejsou poškozené.
✔ Napájení je stabilní a všechny konektory pevně drží.
✔ Failsafe je nastavený a otestovaný.
✔ Kabely nejsou napnuté ani v kontaktu s pohyblivými částmi.
✔ Dosah byl zkontrolovaný podle doporučení výrobce.
Správně zvolený RC přijímač je základ spolehlivého modelu
Při výběru RC přijímače nestačí sledovat jen počet kanálů. Stejně důležitá je kompatibilita s vysílačem, dostatečně dimenzované napájení, správné vedení antén, kvalitní montáž i nastavení failsafe.
Když všechny tyto části fungují správně, model reaguje přesně na každý povel a riziko výpadků spojení se výrazně snižuje. Pečlivý výběr přijímače a několik minut věnovaných správné montáži mohou předejít problémům, které by se jinak projevily až během jízdy, plavby nebo letu.
Autor článku: Katerina Kralova
Nejčastější dotazy k výběru a zapojení RC přijímače
Jak vybrat správný RC přijímač k vysílači?
Při výběru RC přijímače je nejdůležitější kompatibilita s používaným RC vysílačem. Nestačí, že obě zařízení pracují v pásmu 2,4 GHz. Musí podporovat stejný přenosový systém nebo protokol, protože různé systémy spolu nemusí komunikovat ani v rámci jedné značky. Dále zkontrolujte počet kanálů, rozsah napájecího napětí, telemetrii, rozměry přijímače a způsob vedení antén.
Kolik kanálů má mít RC přijímač?
Každý kanál obvykle ovládá jednu funkci modelu. U jednoduchého RC auta bývá potřeba kanál pro řízení a kanál pro plyn. RC letadlo může kromě motoru, výškovky, směrovky a křidélek potřebovat další kanály pro klapky, zatahovací podvozek, osvětlení nebo jiné funkce. Sečtěte všechny prvky, které chcete ovládat, včetně připojených RC serv, a ponechte si alespoň jeden volný kanál pro případné budoucí rozšíření modelu.
Jak spárovat RC přijímač s vysílačem?
Spárování neboli binding propojí přijímač s konkrétním vysílačem. Přesný postup závisí na použitém systému. U některých přijímačů se párovací režim aktivuje tlačítkem, u jiných propojkou vloženou do příslušného konektoru. Poté se na vysílači spustí párování podle návodu výrobce. Po úspěšném spojení zkontrolujte reakce všech kanálů, správný směr pohybu serv a to, zda přijímač po vypnutí a opětovném zapnutí spojení automaticky obnoví.
Jak správně napájet RC přijímač?
Napájecí napětí musí být v rozsahu podporovaném přijímačem i připojenými servy. Zdroj může tvořit BEC zabudovaný v regulátoru, samostatný BEC nebo přijímačová baterie. Napájení musí zvládnout také krátkodobé proudové špičky při současném pohybu několika serv. Příliš slabý zdroj může způsobit pokles napětí, restart přijímače a krátkou ztrátu ovládání. Zkontrolujte rovněž stav RC konektorů a propojovacích kabelů.
Kam umístit přijímač a jeho antény v RC modelu?
Přijímač umístěte tak, aby byl chráněný před vibracemi, vlhkostí, nárazy a nečistotami. Neměl by být těsně vedle motoru, regulátoru, pohonné baterie nebo silových kabelů. Aktivní část antény neschovávejte pod kovové nebo uhlíkové díly a nelámejte ji do ostrého úhlu. Má-li přijímač dvě antény, jejich aktivní části veďte odlišnými směry, ideálně přibližně kolmo. Pro pružné upevnění přijímače lze využít suché zipy a upevňovací pásky.
Co je failsafe a jak jej u RC přijímače nastavit?
Failsafe určuje, jak se model zachová při ztrátě signálu z vysílače. U RC auta se obvykle nastavuje neutrál plynu a řízení, u lodě stažení plynu a u letadla motor na minimum společně s bezpečnými polohami ostatních kanálů. Nastavení je nutné prakticky vyzkoušet. Model zajistěte proti pohybu, zapněte vysílač i přijímač a poté vysílač vypněte. Plyn, řízení a serva se musí přesunout do předem nastavených bezpečných poloh.
Proč RC přijímač ztrácí signál nebo serva cukají?
Příčinou nemusí být vadný přijímač. Výpadky a cukání mohou způsobovat slabé nebo nestabilní napájení, nedostatečně výkonný BEC, poškozený kabel, uvolněný konektor, nevhodně vedená anténa nebo rušení od motoru a silové kabeláže. Zkontrolujte také všechny prodlužovací kabely serv a pevnost jejich spojů. Před prvním provozem vždy proveďte test dosahu podle návodu k vysílači a sledujte, zda všechny funkce reagují plynule a bez výpadků.
Co je vhodné dokoupit k RC přijímači?
Podle typu modelu můžete potřebovat kompatibilní RC vysílač, vhodná serva, prodlužovací kabely, propojovací adaptéry nebo nové RC konektory. Pro bezpečné upevnění přijímače a kabeláže se hodí také suché zipy a pásky. Před objednáním vždy ověřte komunikační protokol, napájecí napětí, polaritu konektorů a počet potřebných kanálů.
